PST114シリーズ 40V 高耐圧リセットICの特長
-

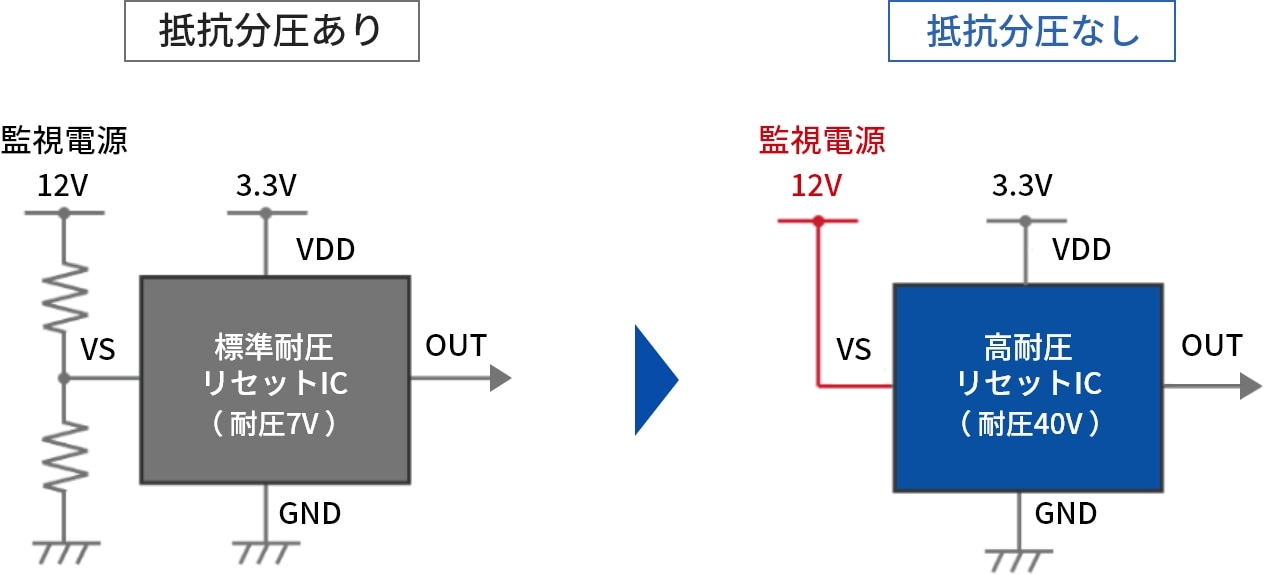

あらゆる電源を
直接監視 例）検出電圧5.2V品高耐圧化により抵抗分圧なしで
広範囲の電圧を監視可能
-

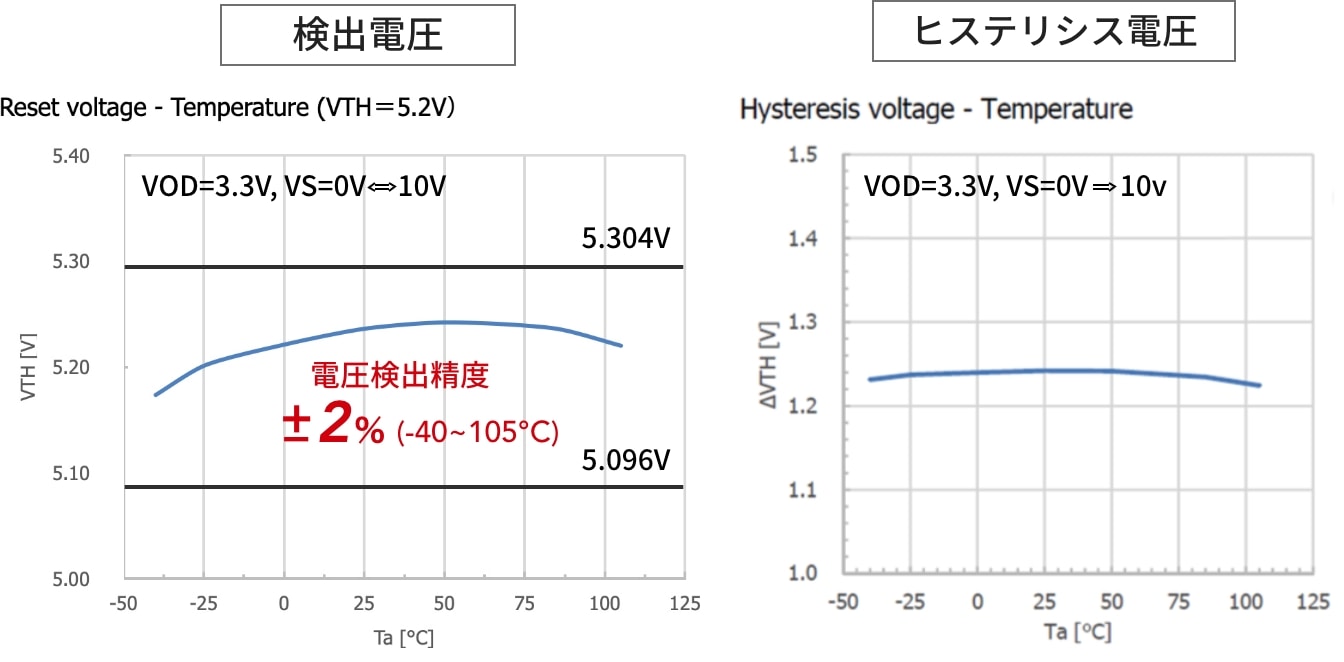

高い検出電圧精度で
電圧監視できるため
MCUを安全に起動/停止
-

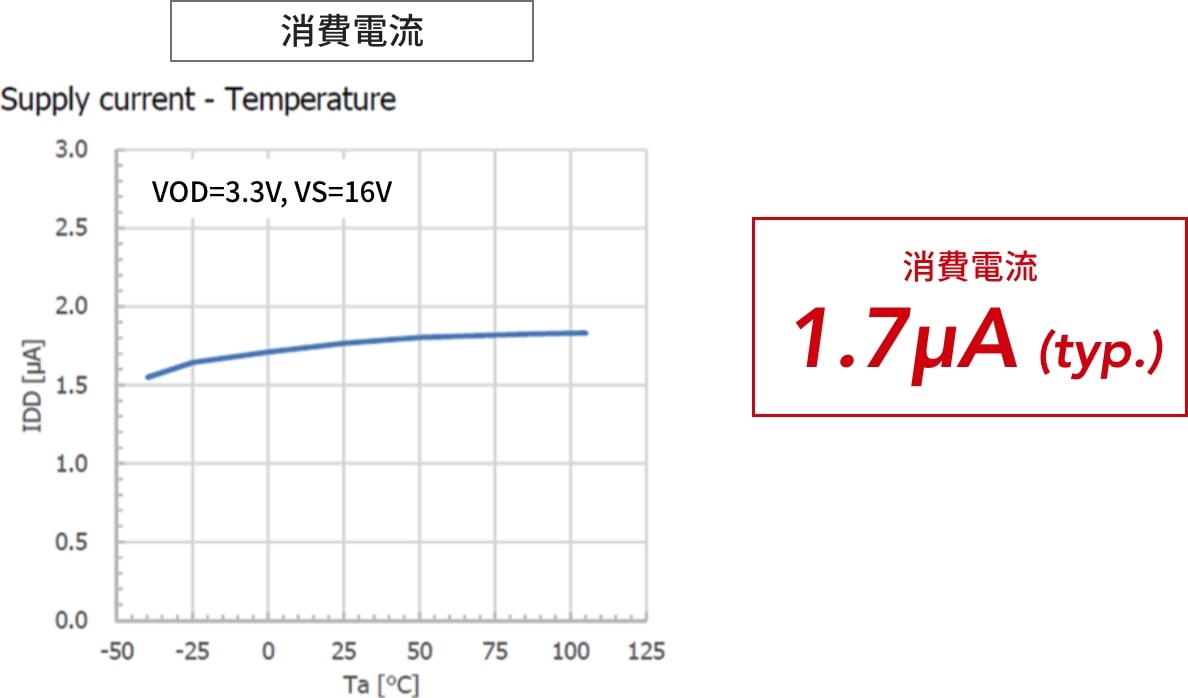

高耐圧化により、外付け抵抗が
不要になり低消費電流化
電池(バッテリー)の寿命の延長に貢献

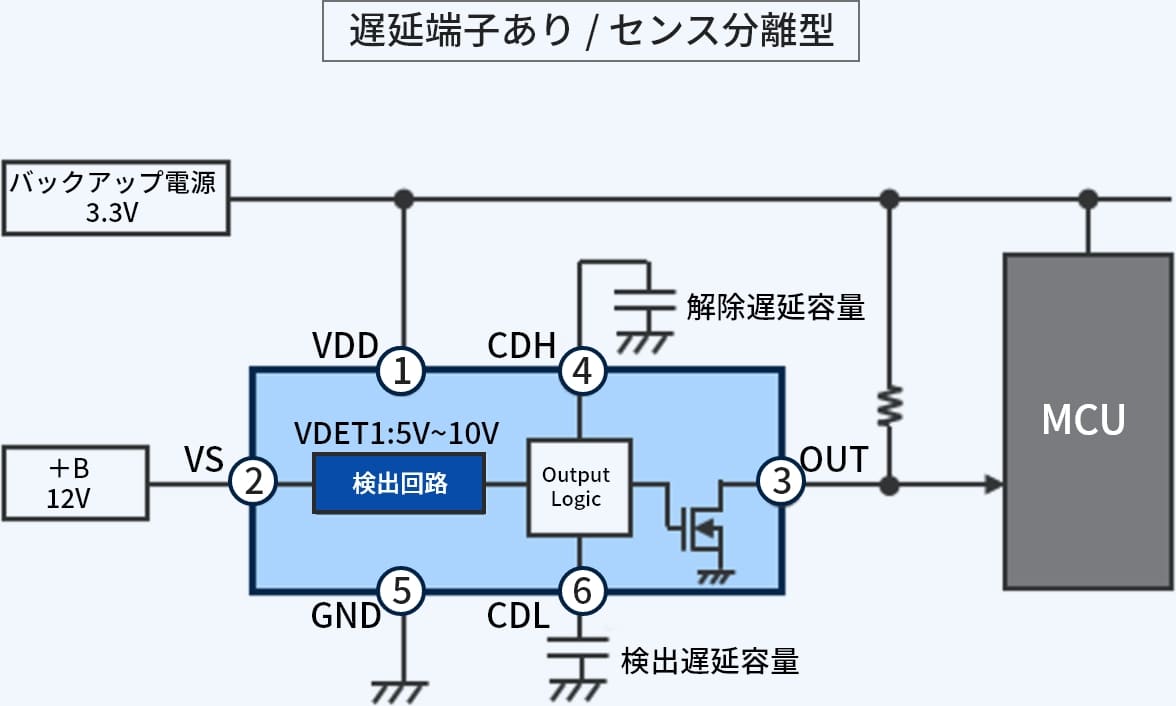

回路例
リセットIC自身の電源電圧とは
別の電圧を監視できる
用途例
PST114Xシリーズは、低消費、小型といった特長から多くの製品にご採用いただいております。
-
車載インフォテーメント機器
-
産業用機器
-
事務機器
-
白物家電
PST114シリーズ 概略仕様
- 検出ch数
- 1ch
- 耐圧
- 40V
- 検出電圧
- 5.0〜10.0V
- ヒステリシス電圧
- 0.1~5.0V
- センス分離
- ○
- 遅延機能
-
- 検出遅延
- ○
- 解除遅延
- ○
- 出力形式
- Nch-オープンドレイン出力
- リセット検出時出力
- Active L/H 選択可能
- パッケージ
- SOT-26B

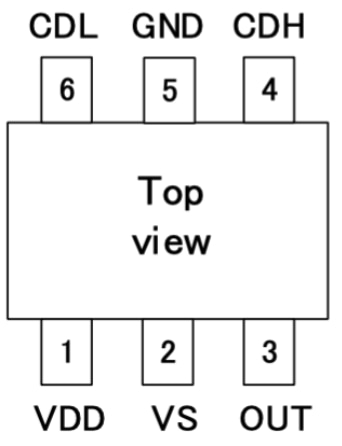

- ピン配置
-
