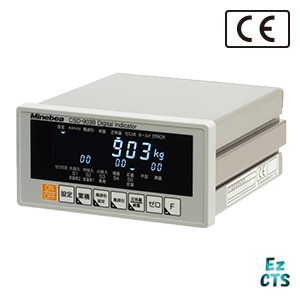

変換器用デジタルインジケータ　CSD-903B

ミネベアの変換器/ロードセル用デジタルインジケータ(指示計)は視認性が良く、各種計測・計装用計重システムにおいてセンサーからのシグナルを増幅し、値の表示、アナログ/デジタルデータの出力及び、計重システムの制御(コントロール)、監視(モニタリング)等の機能を備えています。ミネベアインテックのインジケータは、ひょう量モジュールにおける精度10000e class Ⅲを実現しています。高速変換、10msからの応答時間が可能です。また、10/100 Mbits/sのLANアダプタを内蔵しています。

特長

■ メイン表示は文字高11.55mmのVATN 液晶（表示色白, バックライト付き）を採用
■ 総数18桁の多彩なサブ表示と16個の状態表示で計測状況をアクティブに表現
■ 投入/排出制御以外に、補正投入、自動落差補正、自動累積機能などを制御可能
■ 2線式シリアルインターフェイス、RS-485(Modbus対応)を標準装備
■ ユーザー定義可能なFキーで9種類の機能をワンキーアクションでシンプルに処理
■ 奥行き136.5mmのコンパクトサイズ
■ PCアプリで設定データの書込、読込、保存、印刷が容易、メンテナンスツールとして最適
■ CEマーク適合品（適合指令 EN61326-1：2021)、RoHS対応、保護等級：IP65
■ JIS B 7611-2：2015付属書C(環境試験レベルH)対応

スクロールできます

仕様名	仕様内容
ブリッジ電源	DC10 V±0.5 V（5V、2.5V）　180 mA以内　リモートセンシング付
入力感度	0.2 μV/d 以上 (d＝最小目盛)
入力範囲	－3.1 mV/V～3.1 mV/V
零点調整範囲	±2.5 mV/V
非直線性	0.01 %F.S.
温度による影響	零点　±0.2 μV/℃（入力感度0.2 μV/d以上にて校正時）、感度　±0.001 5 %F.S./℃（入力感度0.2μV/d以上にて校正時）
入力ノイズ	±0.2 μVp-p 以下 (アナログフィルター、デジタルフィルター、安定化フィルターデフォルト設定にて)
アナログフィルター	2,4,6,8,10Hzより選択 (アナログフィルター、デジタルフィルター、安定化フィルターデフォルト設定にて)
A/Dサンプリング	200 回/s　（20 回/s 切換可）
A/D内部分解能	24 ビット
メイン表示	表示範囲：－999 999 ～ 999 999 表示インクリメント： 1 (2、5、10、20、50切換可) 表示器：VATN液晶（表示色白, バックライト付き）文字高 11.55 mm 7桁オーバ表示：マイナスオーバ時「－OL」、プラスオーバ時「OL」 A/D値オーバ表示：マイナスオーバ「－OVF」、プラスオーバ「OVF」
サブ表示	表示範囲：累積トータル表示は－9 999 999 999 ～9 999 999 999、累積回数は0 ～ 999 999 表示器：VATN液晶（表示色白, バックライト付き）文字高 5 mm 18桁表示内容：なし、銘柄／累積回数／累積値(8桁)、銘柄／累積回数／最新累積データ、　　　　　銘柄／最新累積データ／累積値(8桁)、銘柄／最新累積データ／定量、　　　　　銘柄／累積回数／定量、銘柄／定量／累積値(8桁)、銘柄／ゼロ付近／満量、　　　　　定量／過量／不足、銘柄／定量／落差、銘柄／S1／S2 、銘柄／S1／S3 、　　　　　銘柄／S1／S4 、銘柄／S2／S3 、銘柄／S2／S4 、銘柄／S3／S4、銘柄／定量　　　　　銘柄／過量／不足、銘柄／累積回数、銘柄／累積値(10桁)、　　　　　銘柄／最新累積データのいずれか切換可　　　　　 ※ファンクション設定時は、荷重値＋単位を表示
状態表示	安定、風袋引設定、風袋引、総量、正味量、ゼロ点、ホールド、ERROR、ゼロ付近、正量/S0/定量、大投入/S1/定量前2、中投入/S2/定量前1、小投入/S3/落差、過量/S4、不足、満量
表示回数	4 回/s（20 回/s 切換可）
小数点表示	表示無し、10¹、10²、10³、10⁴切換可
単位表示	表示なし、g、kg、t、N、kN、lb切換可(VATN液晶)
外部制御入力信号	以下の内9個を任意に選択可 OFF、[ON/OFF]キー動作、[設定]キー動作、[累積/left arrow]キー動作、[風袋引設定/right arrow ]キー動作、 [風袋引/▲]キー動作、[正味量/総量/▼]キー動作、[ゼロ]キー動作、[F/enter]キー動作、ゼロクリア、風袋引クリア、投入スタート、排出スタート、前回の累積キャンセル、累積クリア、エラー解除、印字指令、手動落差補正、強制計量完了、強制排出完了、全銘柄累積クリア ※以上パルス入力、パルス幅 50 ms以上にて1回有効投入/排出切替（ON：排出、OFF：投入）、ホールド、非常停止、正味量表示（総量表示時、ONで正味量表示）、銘柄番号１、銘柄番号２、銘柄番号４ ※以上レベル入力、50 ms以上ショートにて入力中有効
外部制御出力信号	以下の内13個を任意に選択可 OFF、RUN、安定、風袋引中、総量表示、正味量表示、ゼロ点、ホールド中、エラー、重量異常、計量シーケンスエラー、ゼロ付近、正量（S0）、大投入（S1）、中投入（S2）、小投入（S3）、過量（S4）、不足、満量、計量中、計量完了、排出（排出ゲート開）、排出完了（排出ゲート）
コンパレーター機能	設定値　－999 999 ～ 999 999 設定数　S1、S2、S3、S4　4点ヒステリシスデータ設定値　0 ～ 99 digit ヒステリシス方向　「オンディレイ」、「オフディレイ」のいすれか選択可コンパレーター変換回数 200 回/s、20 回/s切換可 (ADサンプリング回数に同期)
2線式シリアルインターフェイス	ボーレート：600 bps データ・ビット長：8 bit パリティ・ビット：奇数ストップ・ビット：1 bit スタート・ビット：1 bit 送信データ：バイナリコード、BCD ※内部回路とフォトカプラ絶縁されています ※外部制御入力とコモン共通です ※付属コネクタ適合プラグ：MC1.5/6-ST-3.81（PHOENIX CONTACT製）（2-8.項RS-485と共用）
RS-485インターフェイス	ボーレート：1 200、2 400、4 800、9 600、19 200、38 400 bps から選択データ･ビット長：7 bit、8 bitから選択パリティ･ビット：無し、偶数、奇数から選択ストップ･ビット：1 bit、2 bitから選択ターミネータ：CR＋LF、CRから選択伝達方法：半二重同期方式：調歩同期式アドレス：0 ～ 31の中から1つを選択送信データ：ASCIIコードケーブル長：約1 km 接続台数：最大32 台 ※データ転送モードでストリームを選択した時は1台接続となります。終端抵抗：外付けデータ転送モード：コマンド、Modbus、ストリーム、完了信号同期、累積信号同期、印字信号同期から選択
≪各種の機能≫	ゼロトラッキング：一定条件内でのゼロ点変動を安定化させるデジタルフィルタ：CPU内での演算処理によりデータを安定化させる安定化フィルタ：荷重の変化幅が一定以内の時のみデジタルフィルタを強化し安定させる校正LOCK：スイッチ本スイッチにより校正機能をLOCKするデジタルリニアライズ：最大3点で非直線性を補正する銘柄切換：最大8種類の銘柄を設定し、各々に対してコンパレータ設定値を登録したり、累積値等を記録出来る累積機能：荷重データを累積加算し、その回数と合計値を記憶する固定風袋引：デジタル入力した設定値により風袋引きを行う正味量オフセット：機能風袋量が分かっている時に、予め風袋量を設定しオフセットを取る機能 ※固定風袋引との併用不可正味量符号反転：単純比較排出モードなどで、正味量表示及び外部に出力する正味量データの符号を反転させる
使用温度湿度範囲	温度－10 ℃～50 ℃、湿度 85 %RH以下(結露なきこと)
電源電圧	AC100 V～AC240 V (AC85 V～AC264 V) 50/60 Hz
消費電力	約7VA (別売品無し、AC100 Vにて) 最大約15VA (別売品装着、AC100 V)
外形寸法(W×H×D)	144 mm×72 mm×146.7 mm(突起部含まず)
質量	約1.0 kg(別売品含まず)
保護等級	IP65相当 (付属のパネルマウントパッキンを装着して取付時のフロントパネルのみ)

取扱説明書
- 294-2043.pdf
- CC-Linkインターフェイス用取扱説明書 294-2062
仕様書
- 382903B
CADデータ
- CSD903BEX.zip
ソフトウェア/ファームウェア
- ソフト-20250124T060939Z-001
- 電流出力
- 電圧出力
- BCD出力
- RS-232Cインタフェース
- RS-422/485インタフェース
- CC-Linkインタフェース
