駆動回路と結線図
モーターの駆動回路と対応するリード線標準色は次の通りとなります。
1) 駆動回路

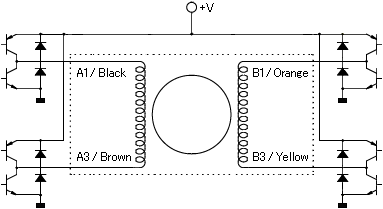

( ユニポーラ駆動 )

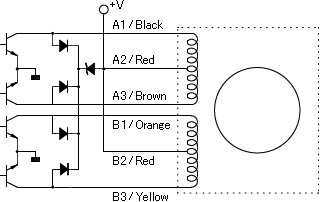

( バイポーラ駆動 )
2) 励磁シーケンス << 上記駆動回路を使用した時>>
( ユニポーラ駆動 )
スクロールできます
|
A1 |
A3 |
B1 |
B3 |
A2/B2 |
|
|---|---|---|---|---|---|
| 1 | - | - | + | ||
| 2 | - | - | + | ||
| 3 | - | - | + | ||
| 4 | - | - | + |
( バイポーラ駆動 )
スクロールできます
|
A1 |
A3 |
B1 |
B3 |
|
|---|---|---|---|---|
| 1 | - | + | + | - |
| 2 | - | + | - | + |
| 3 | + | - | - | + |
| 4 | + | - | + | - |
回転方向は、モーター取付板から見た場合となります。
3) 結線図 << WIRE HOLDER 方式>>
( STANDARD W/H DIRECTION )
( 標準配線色 )
スクロールできます
|
MOTOR |
WIRE COLOR |
MOTOR |
WIRE COLOR |
|---|---|---|---|
| A1 | Black | B1 | Orange |
| A2 | Red | B2 | Red |
| A3 | Brown | B3 | Yellow |
( PM15S )

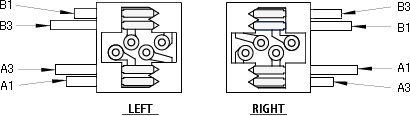

( PM20, PM25 )

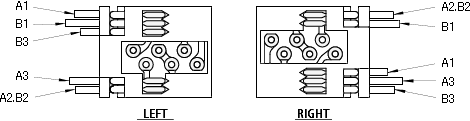

( PM35, PM42, PM55 )

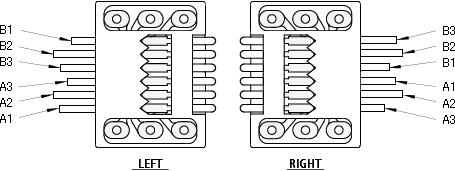

( PM42M )

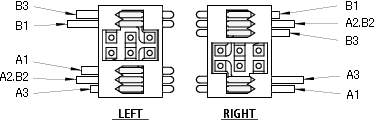

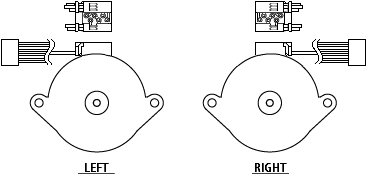

4) モーター本体結線図 << IDC方式 - 標準配線色>>
( ユニポーラ駆動 ）
( バイポーラ駆動 ）
