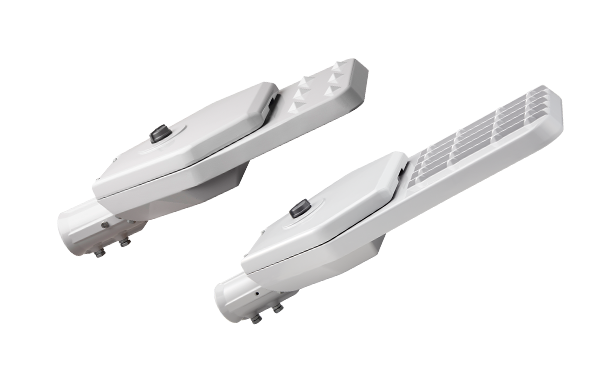

高い照明効率を実現しています。上部に照明用ノードを取り付けることで、クラウド上のシステムで状態を管理したり、制御したりできるようになります。
用途
道路照明
特長
独自の光学設計技術
スマートフォンのバックライト用導光板で培った独自の光学設計技術をレンズ設計に活かし、高効率な照明を実現しています。

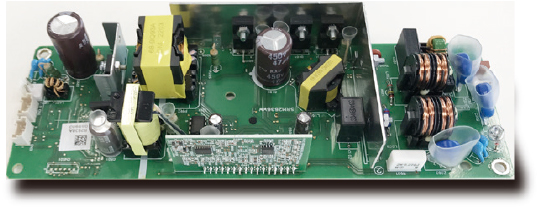

電源技術
長年様々なコンシューマ製品用の電源の開発・量産を通じて積み上げてきた電源設計技術、ファームウェア設計技術を、道路灯用電源にも活かしています。
無線技術
高周波回路設計技術、通信品質評価技術の蓄積を、道路灯の無線通信化に活かしています。NEMAやZhaga規格の無線機器を用意しており、ワンタッチで搭載ができます。

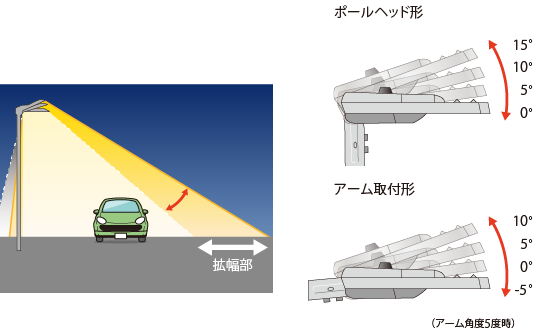

角度調整により様々な状況に対応
ポールヘッド形、アーム取付形のどちらでも、また、設置時・設置後を問わず、角度を調整できます。
仕様
日本仕様・海外仕様
スクロールできます
| 器具形式 | ST011-1312-** | ST011-1412-** | ST011-1512-** | ST011-2312-** | ST011-2412-** | ST011-2512-** | ST012-3312-** | ST012-3412-** | ST012-3512-** | ST012-4312-** | ST012-4412-** | ST012-4512-** |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外観図 |  |
 |
||||||||||
| 定格光束 | 5,250 lm | 5,500 lm | 7,900 lm | 8,400 lm | 10,300 lm | 11,000 lm | 14,100 lm | 15,000 lm | ||||
| 相関色温度（CCT） | 3,000K | 4,000K | 5,000K | 3,000K | 4,000K | 5,000K | 3,000K | 4,000K | 5,000K | 3,000K | 4,000K | 5,000K |
| 平均演色評価数（CRI） | Ra70 | |||||||||||
| LEDモジュール期待寿命 | 60,000 時間（光束維持率 80%） | |||||||||||
| 配光タイプ | カットオフ形（IES Type I） | |||||||||||
| 電源電圧 | AC100V ～ 242V, 50Hz / 60Hz | |||||||||||
| 定格入力電流 | 0.38 ～ 0.17A | 0.59 ～ 0.25A | 0.760 ～ 0.320A | 0.985 ～ 0.410A | ||||||||
| 消費電力 | 38W | 58W | 74W | 96W | ||||||||
| 仕上げ色 | グレー（マンセルN7）全艶、ダークブラウン（19-20B）全艶（日本仕様） | グレー（マンセルN7）全艶、ダークブラウン（19-20B）全艶（日本仕様） | ||||||||||
| 質量 | 5.9 kg | 7.9 kg | ||||||||||
| IP保護等級 | IP65（日本仕様）、IP66（海外仕様） | IP66 | ||||||||||
| IK保護等級 | - （日本仕様）、K08（海外仕様） | |||||||||||
| 使用温度範囲 | -20℃ ～ +50℃ | |||||||||||
| 耐雷サージ性能 | ノーマルモード：6kV、コモンモード：15kV | ノーマルモード：10kV、コモンモード：15kV | ||||||||||
| 調光制御 | なし（無線機能付きは、調光制御あり） | |||||||||||
| 初期光束補正機能 | あり（光束維持率 80%、日本仕様）、なし（海外仕様） | |||||||||||
海外仕様
スクロールできます
| 器具形式 | ST012-5312-** | ST012-5412-** | ST012-5512-** |
|---|---|---|---|
| 外観図 |
|
||
| 定格光束 | 17,100 lm | 18,200 lm | |
| 相関色温度（CCT） | 3,000K | 4,000K | 5,000K |
| 平均演色評価数（CRI） | Ra70 | ||
| LEDモジュール期待寿命 | 60,000 時間（光束維持率 80%） | ||
| 配光タイプ | カットオフ形（IES Type I） | ||
| 電源電圧 | AC200V ～ 242V, 50Hz / 60Hz | ||
| 定格入力電流 | 0.635 ～ 0.525A | ||
| 消費電力 | 123W | ||
| 仕上げ色 | グレー（マンセルN7）全艶 | ||
| 質量 | 7.9 kg | ||
| IP保護等級 | IP66 | ||
| IK保護等級 | K08 | ||
| 使用温度範囲 | -20℃ ～ +50℃ | ||
| 耐雷サージ性能 | ノーマルモード：10kV、コモンモード：15kV | ||
| 調光制御 | なし（無線機能付きは、調光制御あり） | ||
| 初期光束補正機能 | なし | ||
外形図

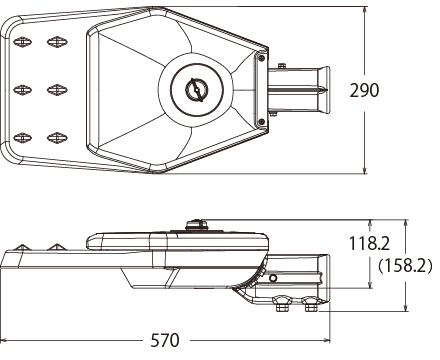

ST011
series
series
unit : [mm]

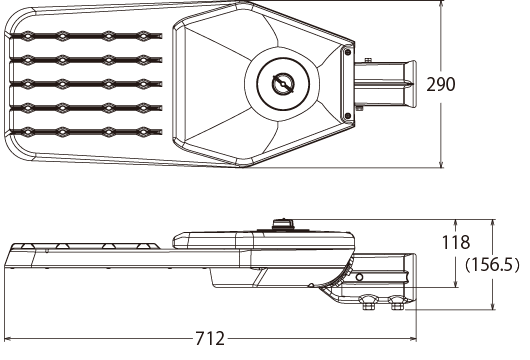

ST012
series
series
unit : [mm]
unit : [mm]
<注記>
- 「LED道路・トンネル照明導入ガイドライン（案）」（平成27年3月 国土交通省）適合
- 「道路・トンネル照明器材仕様書」（平成30年版（一社）建設電気技術協会）適合
