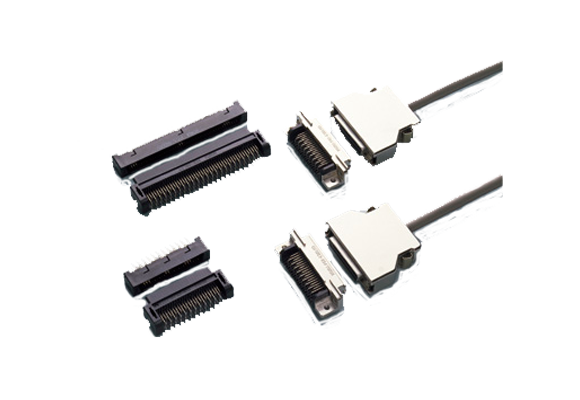

1.27mmピッチ コネクタ PCSシリーズ
PCSシリーズは、コンタクトピッチ1.27mmで設計された小型高密度インターフェース用コネクタです。インターフェース用、基板対基板用、基板対ケーブル用と幅広く展開し、OA機器、計測機器、通信機器、FA機器等の各種小型機器に使用されています。
【特長】
■インターフェース用として堅牢な構造を備え、金属ロックばねによるクイックロックが可能
■EMI対策品やパネル中継用、誤挿入防止用アクセサリーなどをラインアップ
型式の「()」は極数を、「＊」は製品仕様を表します。
1.27mmピッチ コネクタ PCSシリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
図面 |
|---|---|---|---|---|---|---|---|---|---|

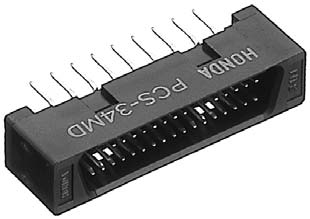

| PCS-()MD+ |  |
48,68,96 | 1.27 | ストレートDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0238_HTKPCS_JP.pdf |

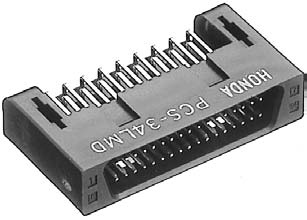

| PCS-()LMD+ |  |
34,48,68,96 | 1.27 | ライトアングルDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0239_HTKPCS_JP.pdf |

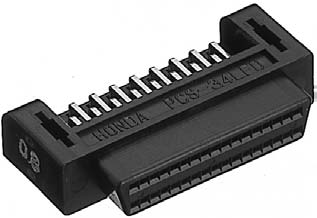

| PCS-()LFD+ |  |
34,68,96 | 1.27 | ライトアングルDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0240_HTKPCS_JP.pdf |

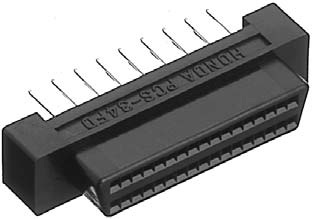

| PCS-()FD+ |  |
34,48,68,96 | 1.27 | ストレートDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0241_HTKPCS_JP.pdf |

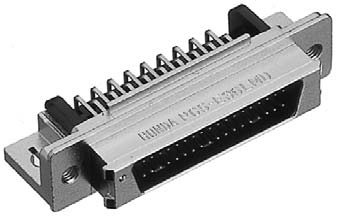

| PCS-E()LMD+ |  |
20,28,36,50,68,96 | 1.27 | ライトアングルDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0242_HTKPCS_JP.pdf |
| PCS-E()MD+ |  |
20,28,36,50 | 1.27 | ストレートDIP | 1 | AC500/750V(r.m.s)1分間 | -55 | 105 | DL0243_HTKPCS_JP.pdf |
