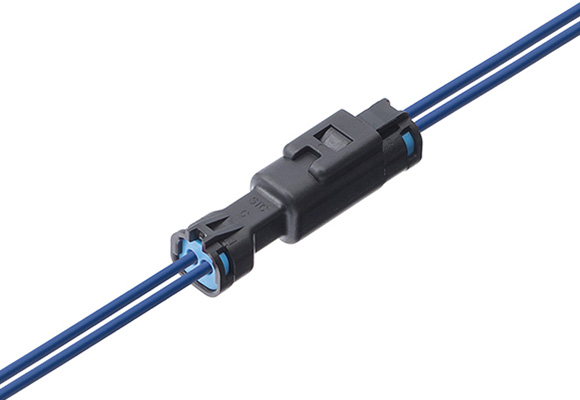

CA01シリーズは、2.0mmピッチの小型中継・基板用防水コネクタです。中継用（2,3,4,5,6,8極）および基板用（2,3,4極）を展開し、機器内部における省スペース化と防水接続を同時に実現します。
【特長】
■圧着端子を組み込む構造により、追加の防水処理なしでIP67準拠の防水性を発揮
■明確なクリック感が得られるラッチロック方式と低挿抜化設計により、施工ミスを防止し作業性を向上
※IP67は規定の試験条件に基づく防水性能です。実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。
2.00mmピッチ 防水コネクタ CA01シリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
防水等級 |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

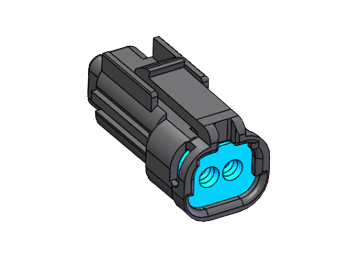

| CA01A6-()()B0-0＊ |  |
2,3,4,5,6,8 ＊=3:2芯のみ |
2.00 | IP67 | 圧着 | 2.00 Max | AC1,000V(r.m.s)1分間 | -40 | 105 | ＊=1:Φ1.00～Φ1.25 ＊=2:Φ1.25～Φ1.50 ＊=3:Φ0.75～Φ1.00 |
DL0004_MCICA01_BI_CL.pdf |

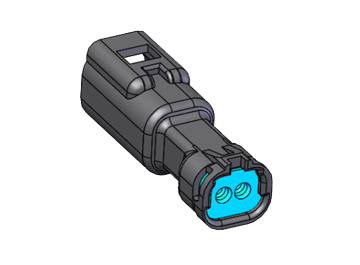

| CA01A5-()()B0-0＊ |  |
2,3,4,5,6,8 ＊=3については2芯のみ |
2.00 | IP67 | 圧着 | 2.00 Max | AC1,000V(r.m.s)1分間 | -40 | 105 | ＊=1:Φ1.00～Φ1.25 ＊=2:Φ1.25～Φ1.50 ＊=3:Φ0.75～Φ1.00 |
DL0004_MCICA01_BI_CL.pdf |
| CA01A1-()()BA |  |
2,3,4 | IP67 | DIP | 2.00 Max | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0004_MCICA01_BI_CL.pdf | ||
| CA01C＊-010A |  |
圧着 | -40 | 105 | Φ1.00～Φ1.50 | DL0004_MCICA01_BI_CL.pdf | |||||
| CA01C＊-020A |  |
圧着 | -40 | 105 | Φ0.75～1.20 | DL0004_MCICA01_BI_CL.pdf |
