ミネベアミツミの防水コネクタは、使用環境に応じた幅広い保護等級に対応しています。結露や水滴に対応する防雨・防まつタイプから、高圧の洗浄水に耐えうる「IPX9K」対応モデルまでを網羅しており、水や湿気が存在する厳しい作業環境下での機器設計に貢献します。
ラインアップには、省スペース化に適した小型・多極モデルをはじめ、パワー系回路向けの大電流対応モデル、配線レイアウトの自由度を高める分岐タイプなどを揃え、さまざまな設計ニーズに対応可能です。
機能面では、端子の挿入により防水性を確保する構造や、明確な嵌合感を得られるラッチロック方式を採用。現場での施工ミスを防止するとともに、作業性とメンテナンス性の向上を実現しています。
※防水性能は、実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。
用途
車載機器
ECU
ドアミラー
産業機器
ロボットアーム
ドローン
冷凍ショーケース
民生機器
住設機器
電動アシスト自転車
自動水栓
温水洗浄便座
電子錠
医療機器
X線検査装置
製品一覧
-

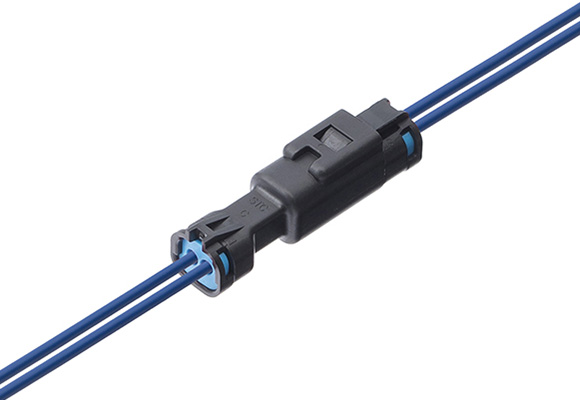

車載用高速伝送 防水コネクタ TATシリーズ
車内の配線を考慮しプラグコネクタを小型化。さらに、IPX9Kの防水性能を満足したコネクタ TATシリーズです。
-
2.00mmピッチ 防水コネクタ CA01シリーズ
2.00mmピッチの小型中継・基板用防水コネクタ CA01シリーズです。
-

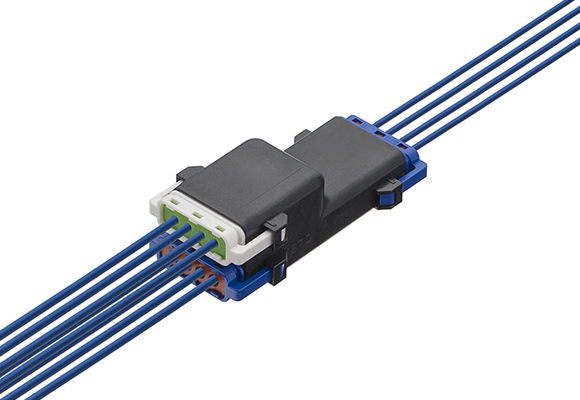

車載用多極2.55mmピッチ 防水コネクタ KB01シリーズ
多極防水コネクタとして業界最小クラスの車載用2.55mmピッチコネクタ KB01シリーズです。
-
2.50mmピッチ 防水コネクタ CB01シリーズ
2.50mmピッチの小型中継・基板用防水コネクタ CB01シリーズです。
-
4.40mmピッチ 防水圧接分岐コネクタ CK01シリーズ
分岐中継用の4.40mmピッチ圧接防水コネクタ CK01シリーズです。
-
4.50mmピッチ 防水コネクタ CE01シリーズ
9A対応の中継用4.5mmピッチ防水コネクタ CE01シリーズです。
-
大電流5.80mmピッチ 防水コネクタ CJ01シリーズ
大電流30A対応の中継用5.8mmピッチ防水コネクタ CJ01シリーズです。
-
5.00mmピッチ 防水コネクタ CL07Aシリーズ
防雨型5.00mmピッチ防水コネクタ CL07Aシリーズです。
-

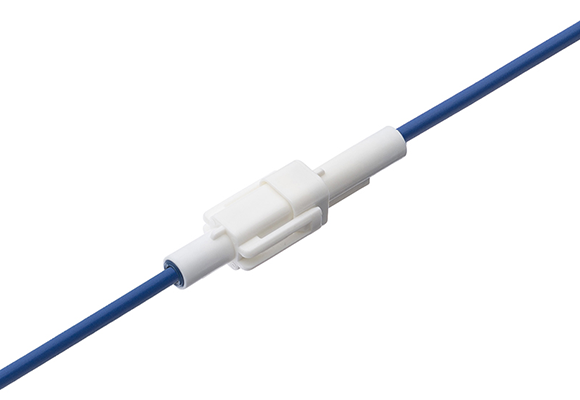

単極 防水コネクタ CL07Cシリーズ
防まつ型の単極防水コネクタ CL07Cシリーズです。
-
5.80mmピッチ 防水コネクタ CL07D/Eシリーズ
10A対応の5.80mmピッチ防水コネクタ CL07D/Eシリーズです。
注目製品
ミネベアミツミのコネクタが選ばれる理由
豊富なラインアップと、きめ細かな対応でお客様のものづくりを支えます
産業分野（用途）から探す
よくあるご質問（FAQ）
高圧洗浄機を使用する環境を想定しています。IP67とIPX9Kのどちらを選べばよいでしょうか？
高圧洗浄機による直接の噴流水（高温・高圧水）がかかる環境（車載エンジンルーム、建設・農業機械、食品加工機器など）では、IPX9K対応製品（TATシリーズ等）をお選びください。
IP67は一時的な水没（静止状態の水深1mに30分間）に対する保護規格であり、高圧洗浄機のような強く連続した高圧噴流水に対する保護（IPX9K）とは試験基準が異なります。高圧洗浄を行う箇所への実装には、IPX9K適合製品のご使用を強く推奨いたします。
IP67対応の防水コネクタは、水没する環境（水中）で常時使用することは可能でしょうか？
いいえ、水中での常時使用（継続的な水没環境）には対応しておりません。
IP67は「規定の条件（水深1mの静水に30分間）で一時的に水没しても内部に浸水しない」ことを確認した試験規格です。水中機器のように常時水没する環境（JIS/IEC規格におけるIPX8相当の環境）でのご使用は、浸水による機器故障やショートの原因となりますのでお控えください。
なお、一時的な水没や水滴の付着などが想定される環境においてはIP67対応製品が選択肢となりますが、屋外設置で直射日光（紫外線・熱）や風雨に常時晒される環境下では、ハウジングや外郭樹脂・シールの各種耐候性評価が別途必要となります。ご使用環境に応じた詳細な適合性につきましては、当社担当までお気軽にご相談ください。
ケーブルアッセンブリ時に、ハウジングのリテーナのサイドにある突起が折れてしまいましたが、機能的に支障はありますか？
はい、機能に支障をきたす可能性があるため、破損した部品は絶対に使用しないでください。
リテーナは、端子の抜け防止や確実な保持を担う重要部品です。突起の折れや変形などの破損がある状態で使用すると、端子の保持力不足や半嵌合（はんかんごう）、あるいは防水性能の低下を引き起こす原因となります。
破損した部品を使用した場合は、製品本来の性能および安全性を保証いたしかねます。恐れ入りますが、そのまま使用せず、新しい部品へ交換して正しく組み立てを行ってください。
コネクタの極数に対して、使用する配線の数が少ない（空きピンができる）場合、防水性を保つにはどうすればよいですか？
防水コネクタでUL仕様に対応したワイヤーシールはありますか？
はい、対象シリーズにおいてUL規格対応のワイヤーシールをご用意しております。
通常仕様のワイヤーシールとは品番や仕様が異なりますので、対象シリーズおよび仕様の詳細につきましては、カタログのご請求または当社営業窓口・お問い合わせフォームよりお気軽にご連絡ください。
【対象シリーズ】
CL07Aシリーズ、
CL07Cシリーズ、
CL07D/Eシリーズ
