大電流5.80mmピッチ防水コネクタ CJ01シリーズ

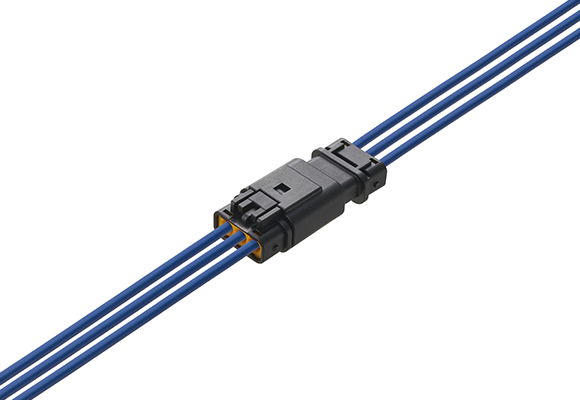

CJ01シリーズは、5.8mmピッチのコンパクト設計を実現した3極の中継用防水コネクタです。高導電性端子材料を採用することで、小形でありながら定格電流30Aの大電流対応を実現。省スペース化と高電力伝送が求められる産業機器や車載関連などの配線接続に適しています。

【特長】
■導電率の高い端子材料を採用し、5.8mmピッチのコンパクト設計で定格電流30Aの大電流に対応
■圧着端子をハウジングに挿入する組み立て手順で、IP67相当の優れた防塵・防水性能を発揮
■リテーナレス構造で高い端子保持力を確保し、部品点数の削減と組み立て工程の効率化を実現
■確実なロック感を得られる両持ちロック構造により、半嵌合リスクを低減し高い接続信頼性を維持

※定格電流（30A）は、当社指定の適合電線および測定条件（温度上昇40℃）に基づく参考値です。実際の許容電流は使用電線、周囲環境、通電条件により異なります。
※防水性能は、実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。

型式一覧
産業分野（用途）から探す

大電流5.80mmピッチ防水コネクタ CJ01シリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	芯数	ピッチ [mm]	防水等級	実装/結線方法	定格電流 [A/ピン]	耐電圧	使用温度範囲下限 [℃]	使用温度範囲上限 [℃]	適用外被径 [Φ]	適合ケーブル径	カタログ

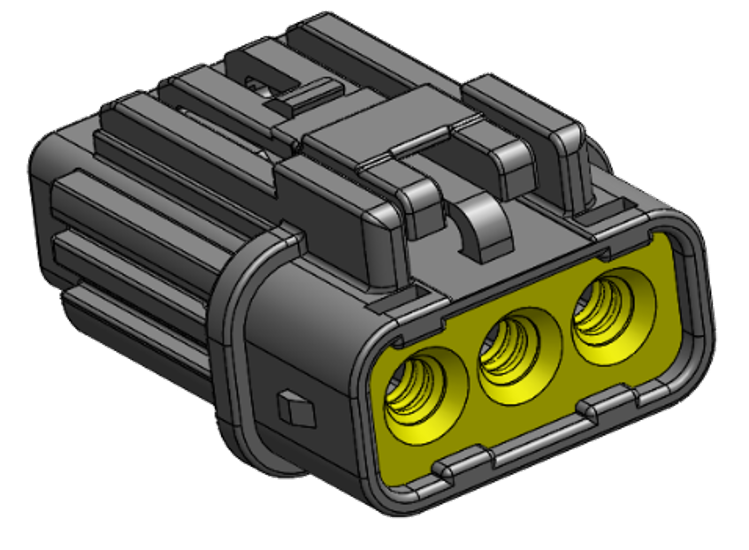

CJ01A6-03B0-0*	3	5.80	IP67	圧着	30.00 MAX	AC2,200V(r.m.s)1分間	-55	125	＊=1:Φ3.20～Φ3.80 ＊=2:Φ3.70～Φ4.30 ＊=3:Φ2.60～Φ3.30		DL0012_MCICJ01_BI_CL.pdf

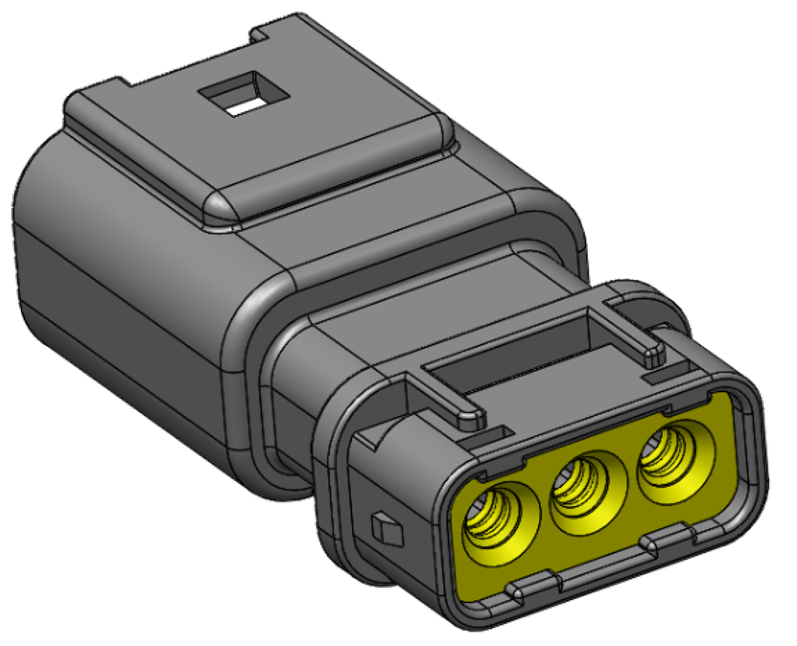

CJ01A5-03B0-0*	3	5.80	IP67	圧着	30.00 MAX	AC2,200V(r.m.s)1分間	-55	125	＊=1:Φ3.20～Φ3.80 ＊=2:Φ3.70～Φ4.30 ＊=3:Φ2.60～Φ3.30		DL0012_MCICJ01_BI_CL.pdf

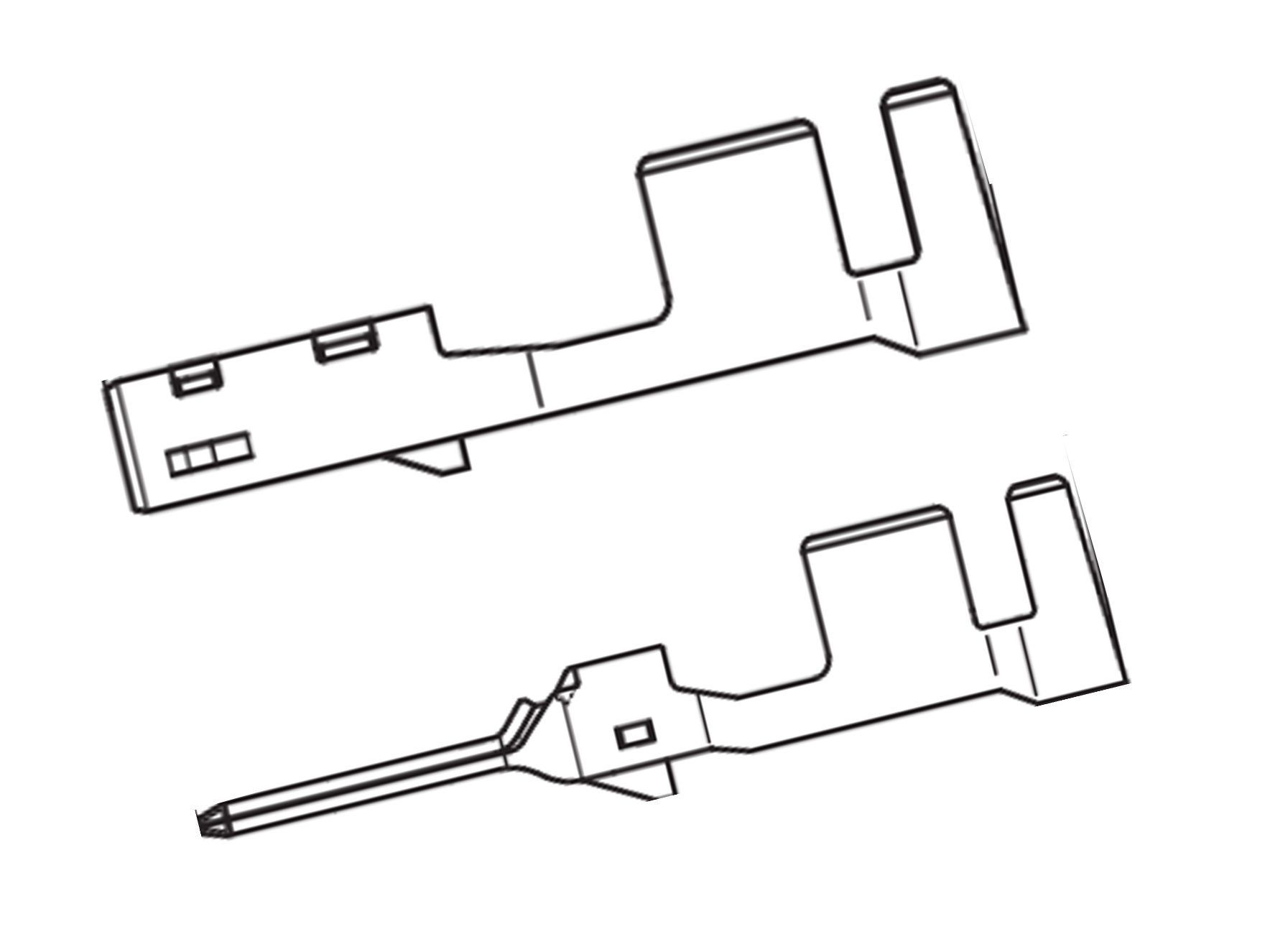

CJ01C*-010A				圧着			-55	125	Φ4.10 MAX	AWG#16～14	DL0012_MCICJ01_BI_CL.pdf
CJ01C*-020A				圧着			-55	125	Φ4.30 MAX	AWG#12～10	DL0012_MCICJ01_BI_CL.pdf
CJ01C*-030A				圧着			-55	125	Φ3.30 MAX	AWG#16～14	DL0012_MCICJ01_BI_CL.pdf
CJ01E0-01N0				防水栓			-55	125			DL0012_MCICJ01_BI_CL.pdf
