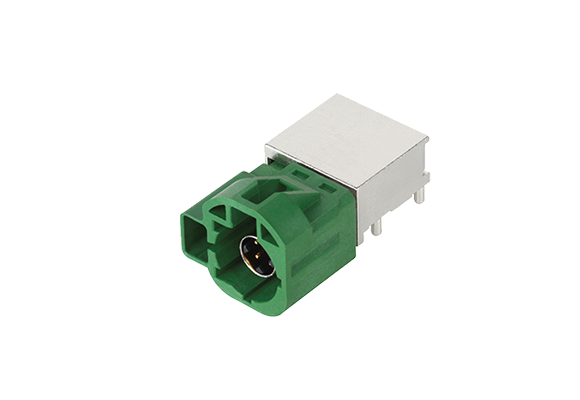

HSDコネクタ

１．他社製コネクタと嵌合互換性あり
２．豊富な車両メーカー採用実績
３．豊富なラインナップ

【型式説明】
()・・・極数
＊/#・・・製品仕様

型式一覧

型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	芯数	実装/結線方法	定格電流 [A/ピン]	耐電圧	使用温度範囲下限 [℃]	使用温度範囲上限 [℃]	カタログ

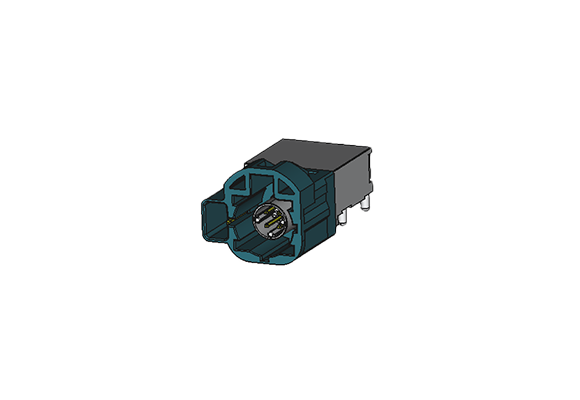

CAM-J14HN	4+0	ライトアングルDIP VE	3	AC500V(r.m.s)1分間	-40	105	DL0021_MMICAMJ14HK39L_BI_CL.pdf
CAM-J14HR	4+0	ライトアングルDIP VE リバース	3	AC500V(r.m.s)1分間	-40	105	DL0021_MMICAMJ14HK39L_BI_CL.pdf

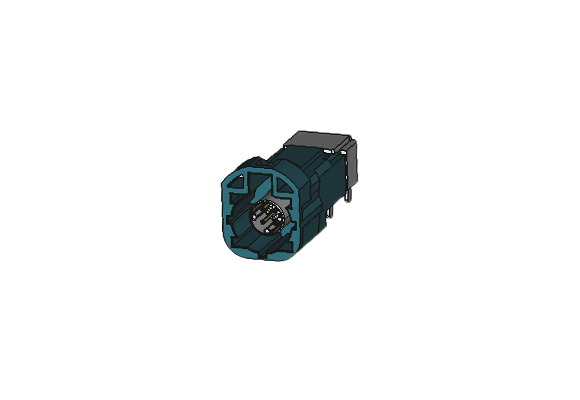

CAM-K39LN	4+0	低背ライトアングルDIP VE	3	AC500V(r.m.s)1分間	-40	105	DL0021_MMICAMJ14HK39L_BI_CL.pdf
CAM-K73LN	4+0	低背ライトアングルDIP	3	AC500V(r.m.s)1分間	-40	105	DL0022_MMICAMK23HN-HR-LRS-K73LN-K23SN_BI_CL.pdf
CAM-K73LR	4+0	低背ライトアングルDIP リバース	3	AC500V(r.m.s)1分間	-40	105	DL0022_MMICAMK23HN-HR-LRS-K73LN-K23SN_BI_CL.pdf

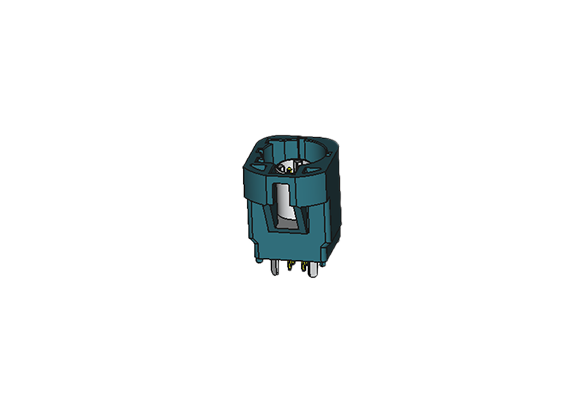

CAM-K23HN	4+0	ストレートDIP	3	AC500V(r.m.s)1分間	-40	105	DL0022_MMICAMK23HN-HR-LRS-K73LN-K23SN_BI_CL.pdf
CAM-K23SNP	4+0	低背ストレートDIP	3	AC500V(r.m.s)1分間	-40	105	DL0022_MMICAMK23HN-HR-LRS-K73LN-K23SN_BI_CL.pdf
CAM-L93	4+0	低背ストレートDIP VE	3	AC500V(r.m.s)1分間	-40	105	DL0021_MMICAMJ14HK39L_BI_CL.pdf

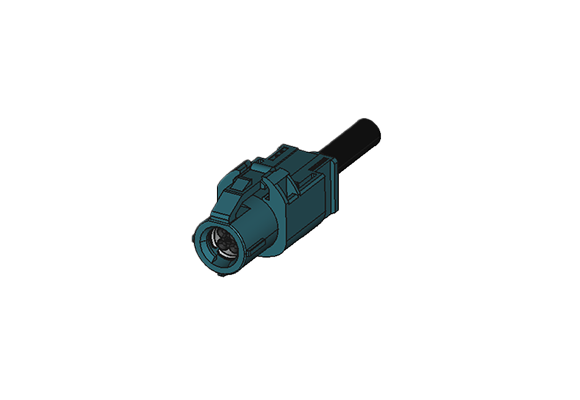

IAM-K87	4+0	ケーブル用 Jack ストレート	1.5	AC500V(r.m.s)1分間	-40	105	DL0025_MMIIAM-K88-K87-J15ULRAP2-K87SP2-L53-L69-L54_BI_CL.pdf
IAM-J15L	4+0	ケーブル用 Jack 左アングル	1.5	AC500V(r.m.s)1分間	-40	105	DL0025_MMIIAM-K88-K87-J15ULRAP2-K87SP2-L53-L69-L54_BI_CL.pdf
IAM-J15U	4+0	ケーブル用 Jack 下アングル	1.5	AC500V(r.m.s)1分間	-40	105	DL0025_MMIIAM-K88-K87-J15ULRAP2-K87SP2-L53-L69-L54_BI_CL.pdf
IAM-K88	4+0	ケーブル用 Plug ストレート	1.5	AC500V(r.m.s)1分間	-40	105	DL0025_MMIIAM-K88-K87-J15ULRAP2-K87SP2-L53-L69-L54_BI_CL.pdf
CAM-K22LN	4+2	低背ライトアングルDIP VE	5	AC500V(r.m.s)1分間	-40	105	DL0023_MMICAMK22LN-LR-K24-K72LN-K83-K56-L44_BI_CL.pdf
CAM-K22LR	4+2	低背ライトアングルDIP VE リバース	5	AC500V(r.m.s)1分間	-40	105	DL0023_MMICAMK22LN-LR-K24-K72LN-K83-K56-L44_BI_CL.pdf
CAM-K72LN	4+2	低背ライトアングルDIP	5	AC500V(r.m.s)1分間	-40	105	DL0023_MMICAMK22LN-LR-K24-K72LN-K83-K56-L44_BI_CL.pdf
CAM-K24	4+2	ストレートDIP	5	AC500V(r.m.s)1分間	-40	105	DL0023_MMICAMK22LN-LR-K24-K72LN-K83-K56-L44_BI_CL.pdf
CAM-K24SNP	4+2	低背ストレートDIP	5	AC500V(r.m.s)1分間	-40	105	DL0023_MMICAMK22LN-LR-K24-K72LN-K83-K56-L44_BI_CL.pdf
CAM-K24HR	4+2	ストレートDIPリバース	5	AC500V(r.m.s)1分間	-40	105	DL0023_MMICAMK22LN-LR-K24-K72LN-K83-K56-L44_BI_CL.pdf
IAM-K87SP2	4+2	ケーブル用 Jack ストレート	3	AC500V(r.m.s)1分間	-40	105	DL0025_MMIIAM-K88-K87-J15ULRAP2-K87SP2-L53-L69-L54_BI_CL.pdf
CAM-K83	4+4	低背ライトアングルDIP	5	AC500V(r.m.s)1分間	-40	105	DL0023_MMICAMK22LN-LR-K24-K72LN-K83-K56-L44_BI_CL.pdf
CAM-K56	4+8	低背ライトアングルDIP	5	AC500V(r.m.s)1分間	-40	105	DL0023_MMICAMK22LN-LR-K24-K72LN-K83-K56-L44_BI_CL.pdf
