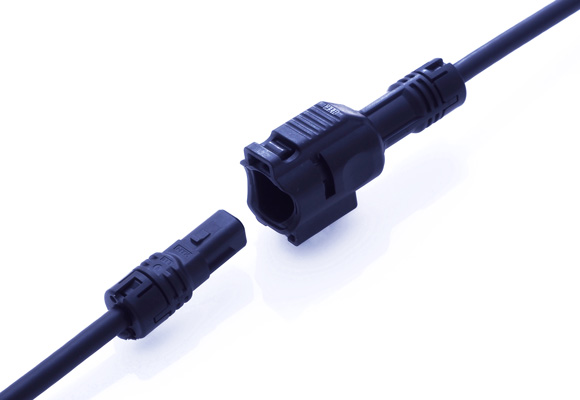

TATシリーズは、高速伝送（LVDS/USB/Ethernet等）に対応する小型防水中継用コネクタです。車内の配線環境を考慮してプラグコネクタを小型化しており、ケーブルを接続したハーネス品として販売いたします。優れた防水構造と確実な嵌合機構により、車載をはじめとする厳しい環境下での信頼性の高い中継接続を実現します。
【特長】
■高温・高圧の水を4角度（0,30,60,90度）から各30秒間噴射する試験をクリアし、IPX9K準拠の防水性能を確保
■車載の標準穴径φ12mmを通すことができるプラグ外径Φ11.2mmの小型設計
■嵌合時のクリック感とロック音により意図しないロック解除を抑制するモールドロック機構を採用
■金属シェルによる全面シールド構造を採用し、外部ノイズの影響を抑えた安定した高速データ伝送に対応
※防水性能は、実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。
車載用高速伝送 防水コネクタ TATシリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
防水等級 |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適合ケーブル径 |
図面 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

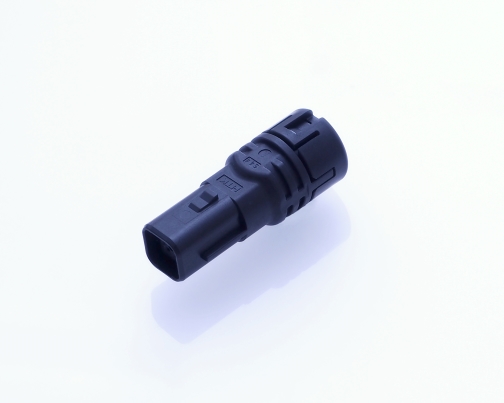

| TAT001A00AMF |  |
4 | 2.00 | IPX9K | 圧着 | 2.5 | AC500V(r.m.s)1分間 | -40 | 105 | AWG24 ~ 28 | DL0001_HTKTAT_BI.pdf | DL0003_HTKTAT_JP_CL.pdf |

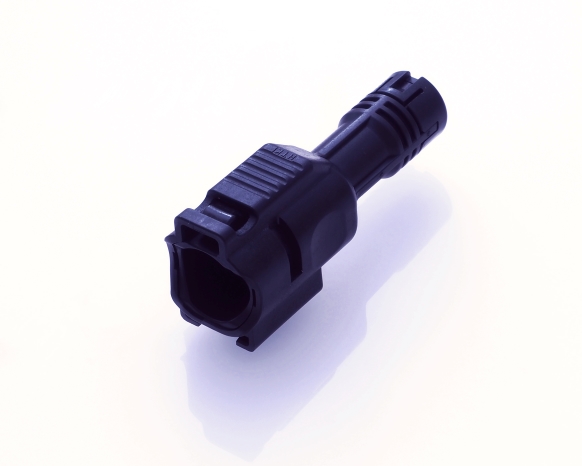

| TAT002A00AMM |  |
4 | 2.00 | IPX9K | 圧着 | 2.5 | AC500V(r.m.s)1分間 | -40 | 105 | AWG24 ~ 28 | DL0002_HTKTAT_BI.pdf | DL0003_HTKTAT_JP_CL.pdf |
