TATシリーズは、高速伝送（LVDS/USB/Ethernet等）に対応する小型防水中継用コネクタです。車内の配線環境を考慮してプラグコネクタを小型化しており、ケーブルを接続したハーネス品として販売いたします。優れた防水構造と確実な嵌合機構により、車載をはじめとする厳しい環境下での信頼性の高い中継接続を実現します。
【特長】
■高温・高圧の水を4角度（0,30,60,90度）から各30秒間噴射する試験をクリアし、IPX9K準拠の防水性能を確保
■車載の標準穴径φ12mmを通すことができるプラグ外径Φ11.2mmの小型設計
■嵌合時のクリック感とロック音により意図しないロック解除を抑制するモールドロック機構を採用
■金属シェルによる全面シールド構造を採用し、外部ノイズの影響を抑えた安定した高速データ伝送に対応
※防水性能は、実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。
概要

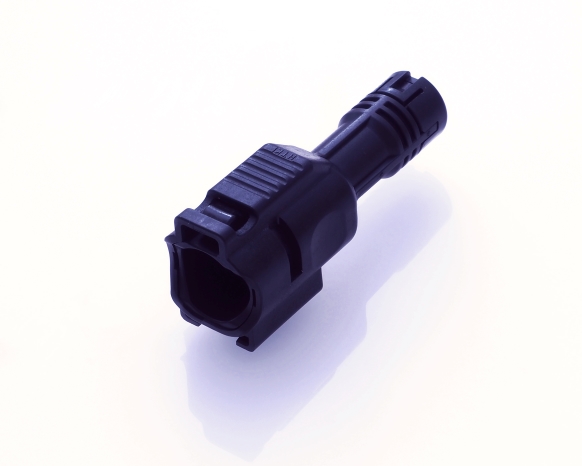

・本製品は、TATシリーズの中継用レセプタクルコネクタ（4芯）です。端子は含まれていません。
・本製品の嵌合相手は型式TAT001A00AMFとなります。
-
-

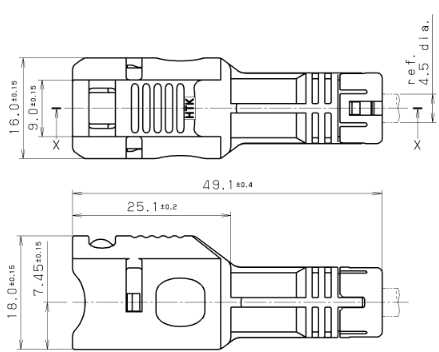

型式 TAT002A00AMM 芯数 4 ピッチ
[mm]2.00 防水等級 IPX9K 実装/結線方法 圧着 定格電流
[A/ピン]2.5 耐電圧 AC500V(r.m.s)1分間 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]105 適合ケーブル径 AWG24 ~ 28
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
