CJ01C*-010A

CJ01シリーズは、5.8mmピッチのコンパクト設計を実現した3極の中継用防水コネクタです。高導電性端子材料を採用することで、小形でありながら定格電流30Aの大電流対応を実現。省スペース化と高電力伝送が求められる産業機器や車載関連などの配線接続に適しています。

【特長】
■導電率の高い端子材料を採用し、5.8mmピッチのコンパクト設計で定格電流30Aの大電流に対応
■圧着端子をハウジングに挿入する組み立て手順で、IP67相当の優れた防塵・防水性能を発揮
■リテーナレス構造で高い端子保持力を確保し、部品点数の削減と組み立て工程の効率化を実現
■確実なロック感を得られる両持ちロック構造により、半嵌合リスクを低減し高い接続信頼性を維持

※定格電流（30A）は、当社指定の適合電線および測定条件（温度上昇40℃）に基づく参考値です。実際の許容電流は使用電線、周囲環境、通電条件により異なります。
※防水性能は、実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。

概要

・本製品は、CJ01シリーズの端子です。
・適合するワイヤレンジは1.25〜2.00mm²（AWG#14〜16相当）、適用被覆径Φ4.10MAX.です。

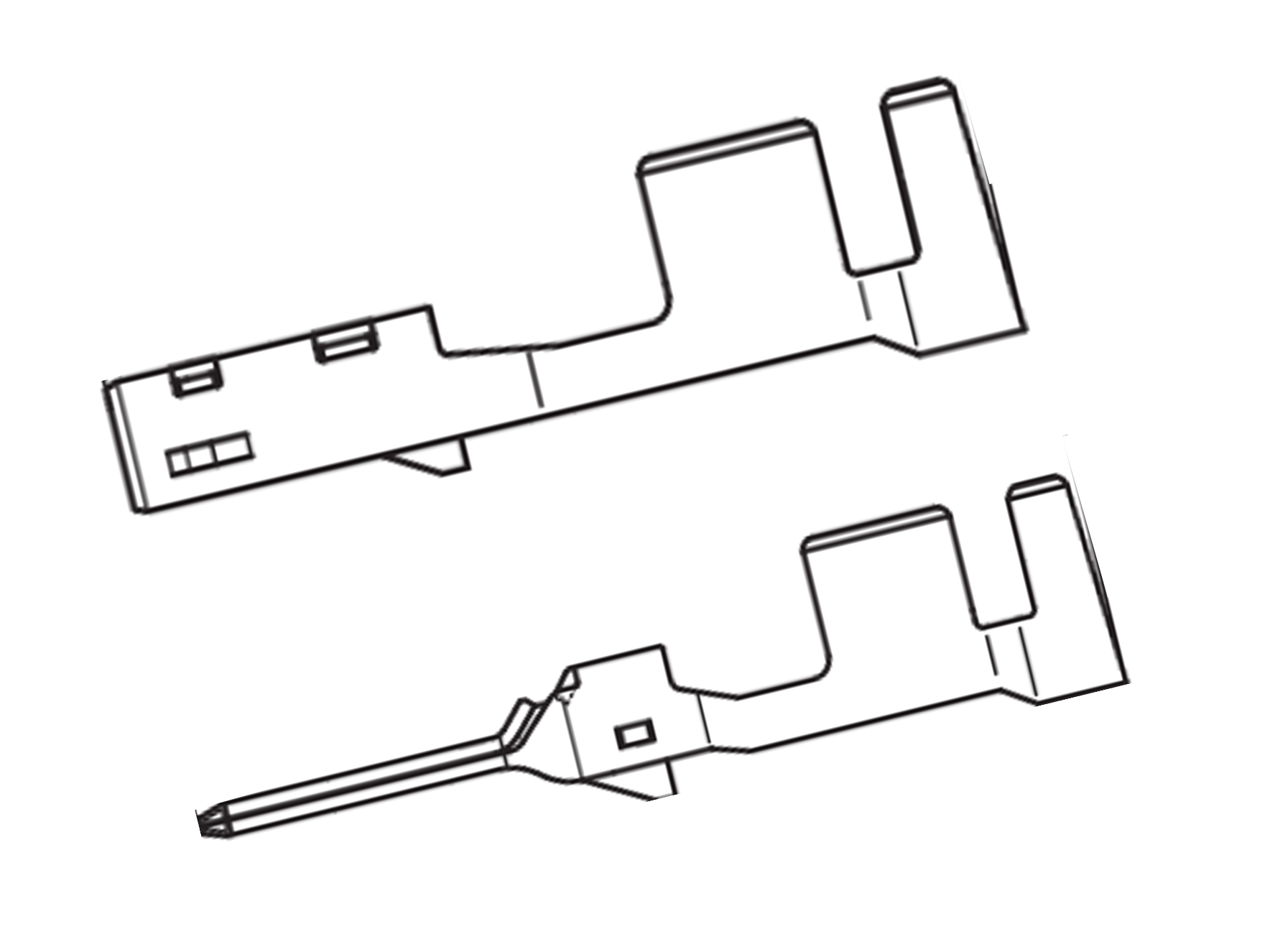

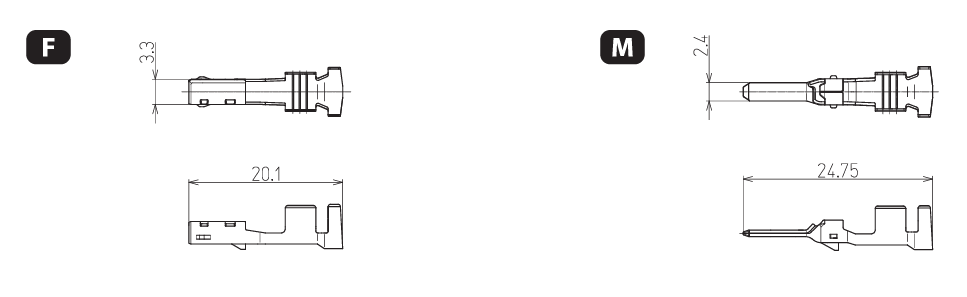

・型式の「*」部分が「5」の場合はM端子、「6」の場合はF端子を表します。

型式 CJ01C*-010A

実装/結線方法圧着

使用温度範囲
下限
[℃] -55

使用温度範囲
上限
[℃] 125

適用外被径
[Φ] Φ4.10 MAX

適合ケーブル径 AWG#16～14
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。

型式	CJ01C*-010A
実装/結線方法	圧着
使用温度範囲下限 [℃]	-55
使用温度範囲上限 [℃]	125
適用外被径 [Φ]	Φ4.10 MAX
適合ケーブル径	AWG#16～14
