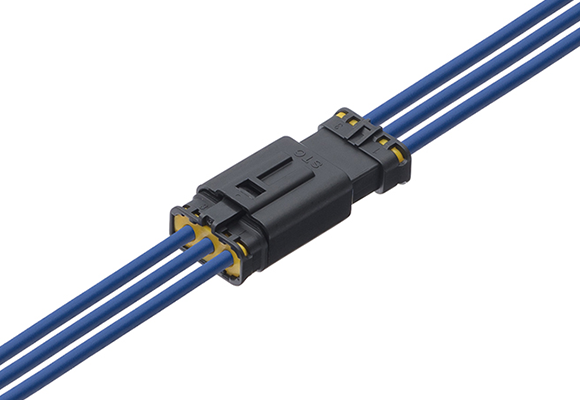

CE01シリーズは、4.5mmピッチの中継用防水コネクタです。標準の中継用（2,3極）に加え、分岐用（2極）およびパネルマウント型（3極）をラインアップ。多様な機器仕様や用途に応じた配線・接続ソリューションを提供します。
【特長】
■端子に高導電率材料を採用し、省スペース設計ながら最大9A（※適用電線や条件による）の定格電流を実現
■圧着端子をハウジングに挿入する構造で、IP67相当の高い防水性能を発揮
■ラッチロックおよびハウジングシールを組み込んだ構造により挿抜力を低減し、組み込み作業性を向上
※防水性能は、実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。
4.50mmピッチ 防水コネクタ CE01シリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
防水等級 |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

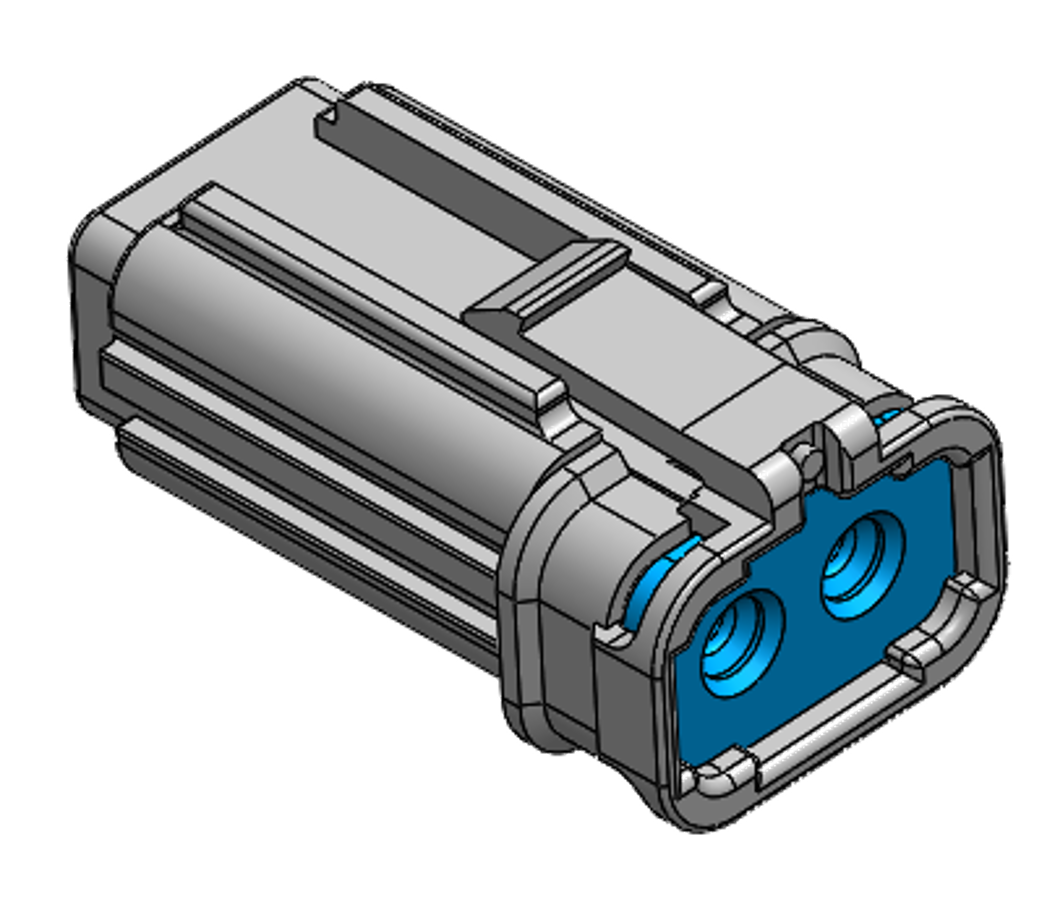

| CE01A6-0()B0-0* |  |
2,3 ＊=4については2極のみ |
4.50 | IP67 | 圧着 | 9.00 MAX | AC1,700V(r.m.s)1分間 | -40 | 105 | ＊=1:Φ1.70～Φ2.30 ＊=2:Φ2.20～Φ2.80 ＊=3:Φ2.70～Φ3.20 ＊=4:Φ1.40～Φ1.80 |
DL0009_MCICE01_BI_CL.pdf | |

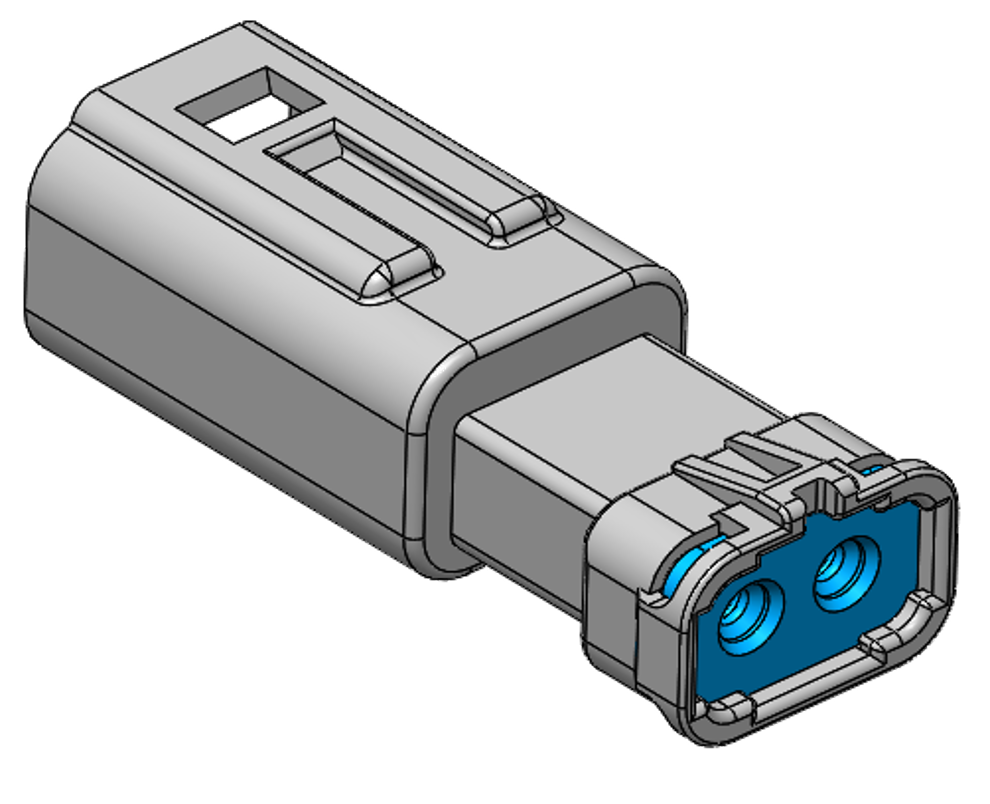

| CE01A5-0()B0-0* |  |
2,3 ＊=4については2極のみ |
4.50 | IP67 | 圧着 | 9.00 MAX | AC1,700V(r.m.s)1分間 | -40 | 105 | ＊=1:Φ1.70～Φ2.30 ＊=2:Φ2.20～Φ2.80 ＊=3:Φ2.70～Φ3.20 ＊=4:Φ1.40～Φ1.80 |
DL0009_MCICE01_BI_CL.pdf | |

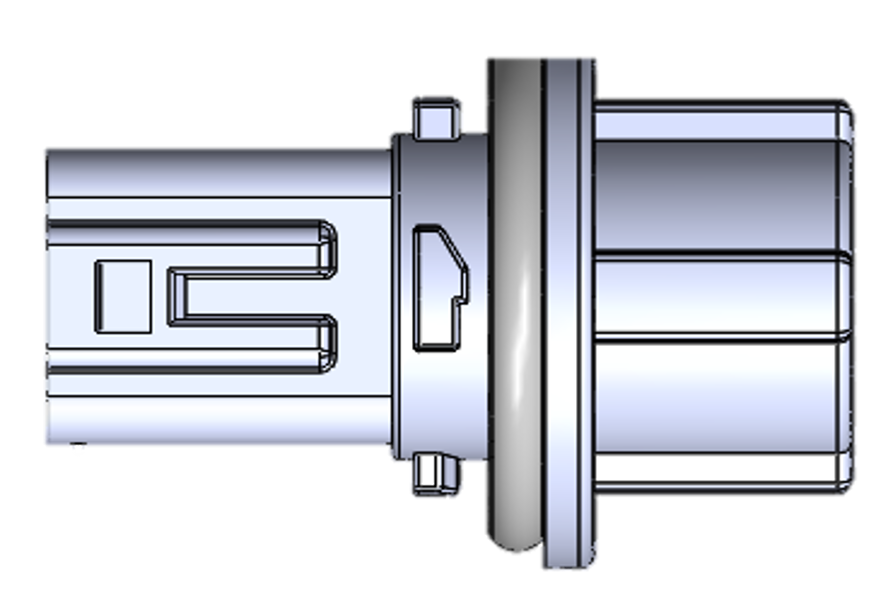

| CE01A5-03B2 |  |
3 | 4.50 | IP67 | 圧着 | 9.00 MAX | AC1,700V(r.m.s)1分間 | -40 | 105 | DL0011_MCICE01_BI_CL.pdf | ||

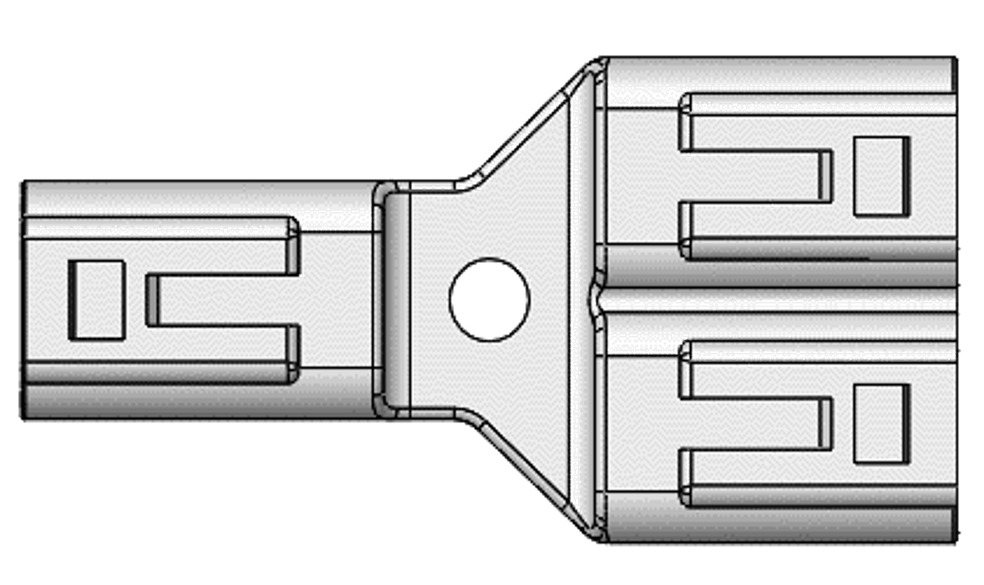

| CE01A5-02NA |  |
2 | 4.50 | IP67 | 圧着 | 9.00 MAX | AC1,700V(r.m.s)1分間 | -40 | 105 | DL0010_MCICE01_BI_CL.pdf | ||

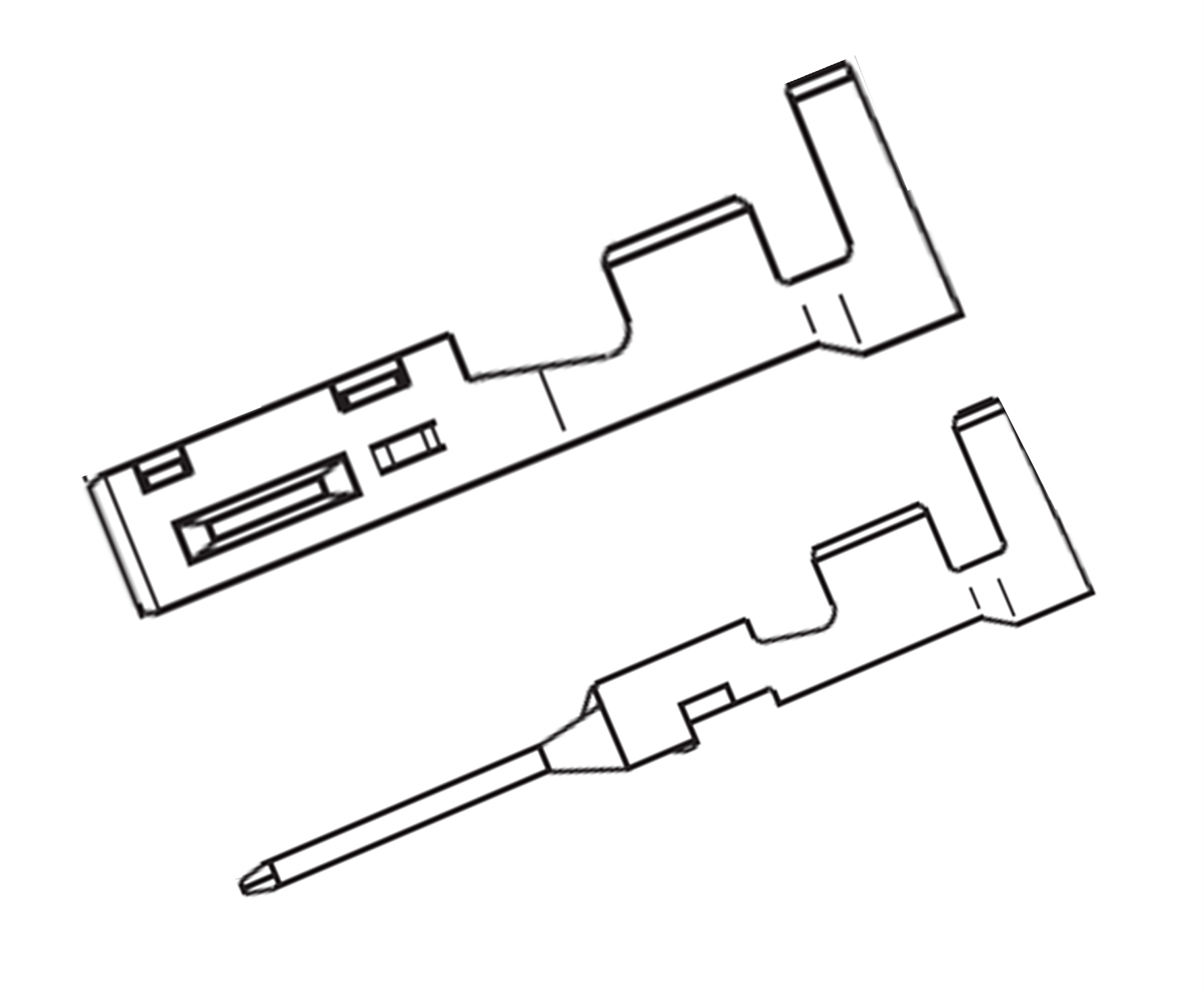

| CE01C*-010A |  |
圧着 | -40 | 105 | Φ2.60 MAX | AWG#22～18 | DL0009_MCICE01_BI_CL.pdf | |||||
| CE01C*-020A |  |
圧着 | -40 | 105 | Φ3.20 MAX | AWG#18～16 | DL0009_MCICE01_BI_CL.pdf | |||||

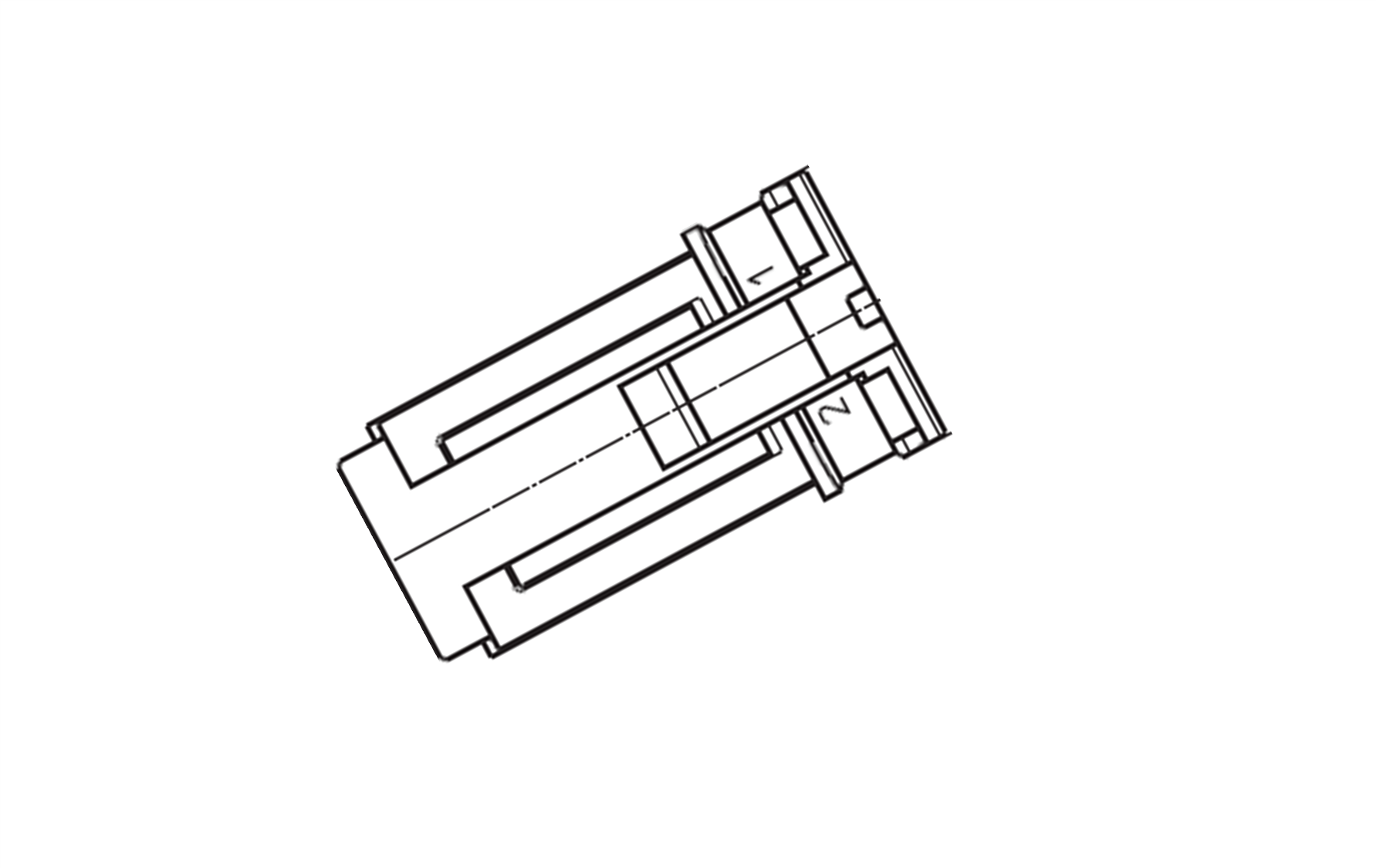

| CE01H6-02#1 |  |
2 | 防水キャップ | -40 | 105 | DL0009_MCICE01_BI_CL.pdf | ||||||

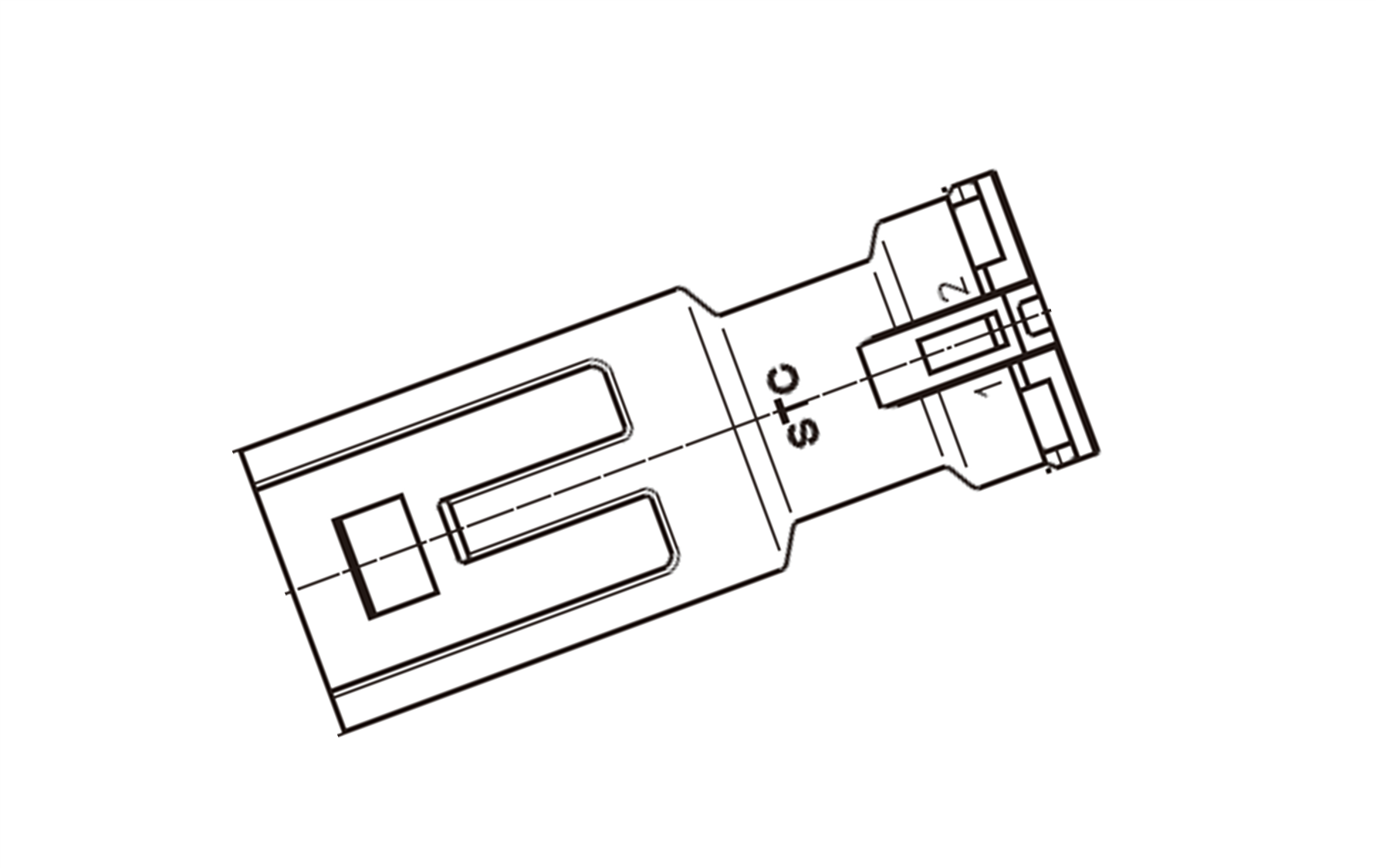

| CE01A5-02#1 |  |
2 | 防水キャップ | -40 | 105 | DL0009_MCICE01_BI_CL.pdf | ||||||
| CE01E0-01N1 |  |
防水栓 | -40 | 105 | DL0009_MCICE01_BI_CL.pdf |
