CE01シリーズは、4.5mmピッチの中継用防水コネクタです。標準の中継用（2,3極）に加え、分岐用（2極）およびパネルマウント型（3極）をラインアップ。多様な機器仕様や用途に応じた配線・接続ソリューションを提供します。
【特長】
■端子に高導電率材料を採用し、省スペース設計ながら最大9A（※適用電線や条件による）の定格電流を実現
■圧着端子をハウジングに挿入する構造で、IP67相当の高い防水性能を発揮
■ラッチロックおよびハウジングシールを組み込んだ構造により挿抜力を低減し、組み込み作業性を向上
※防水性能は、実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。
概要
・本製品は、CE01シリーズの分岐防水コネクタ（Mハウジング）です。端子は含まれていません。

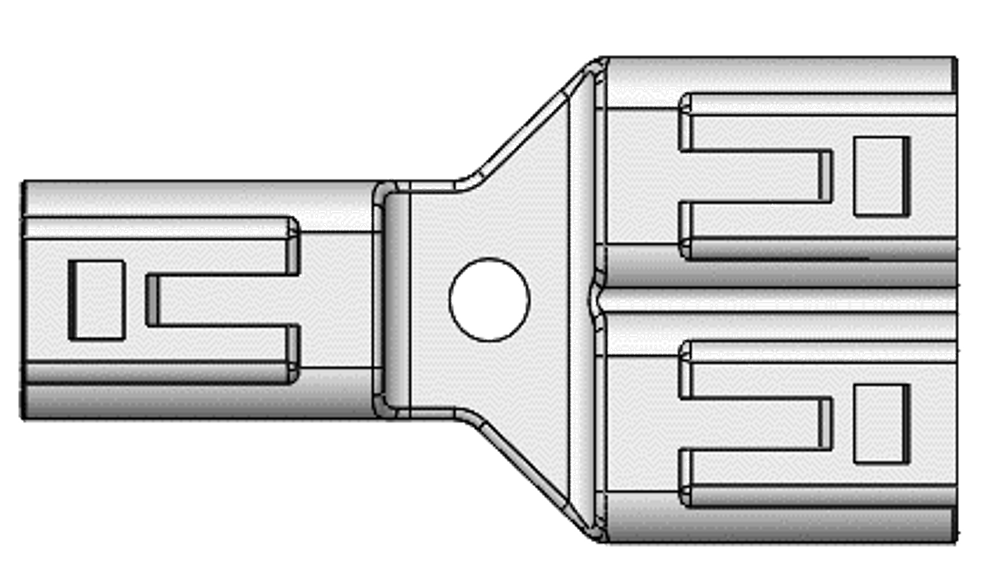

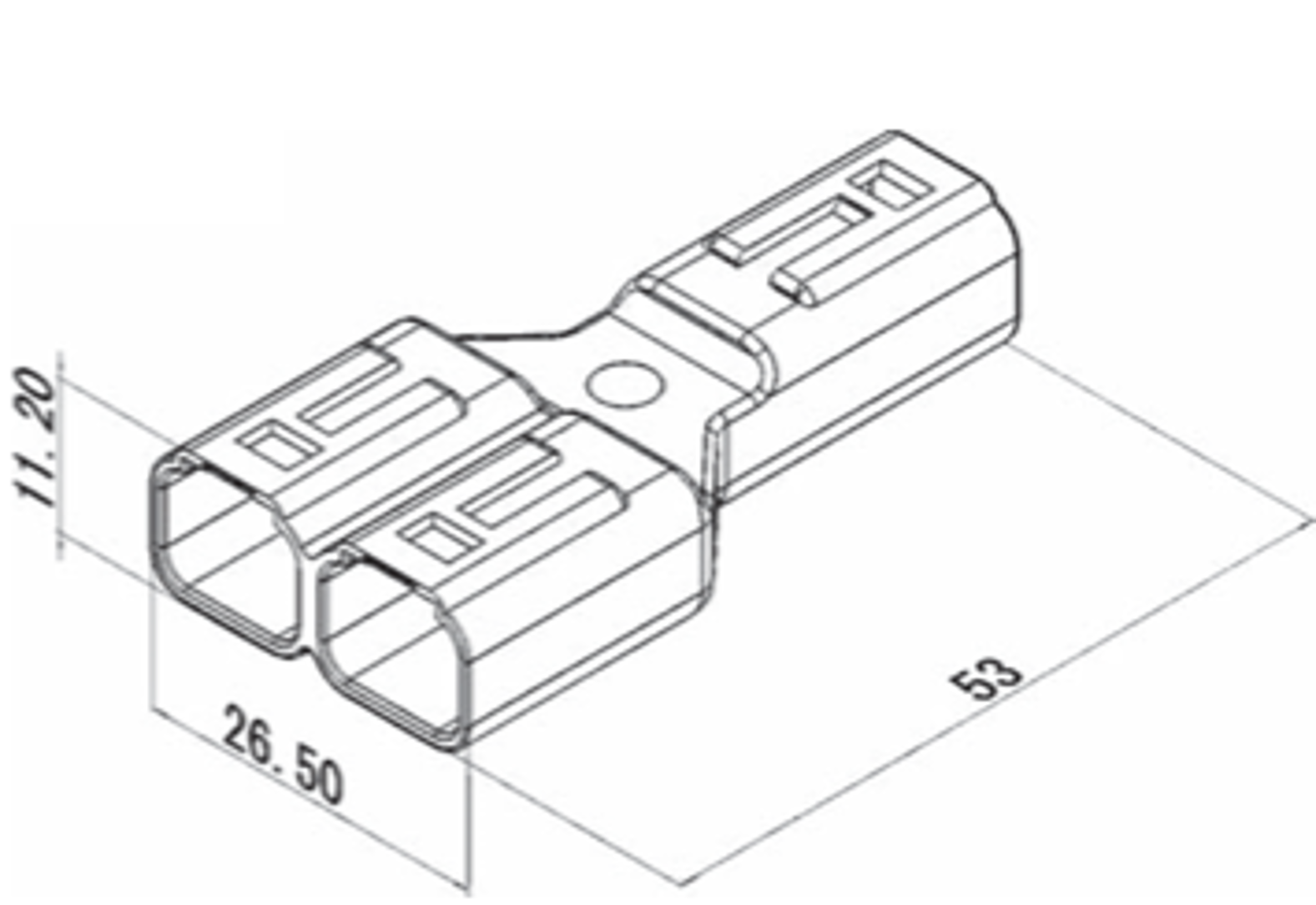

・4.5mmピッチ（2極）をY字に接続でき、コネクタ中央部にはパネル固定用のネジ（M4）穴が設けられています。
・対となるFハウジングと嵌合して使用します。
-
-
型式 CE01A5-02NA 芯数 2 ピッチ
[mm]4.50 防水等級 IP67 実装/結線方法 圧着 定格電流
[A/ピン]9.00 MAX 耐電圧 AC1,700V(r.m.s)1分間 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]105
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
