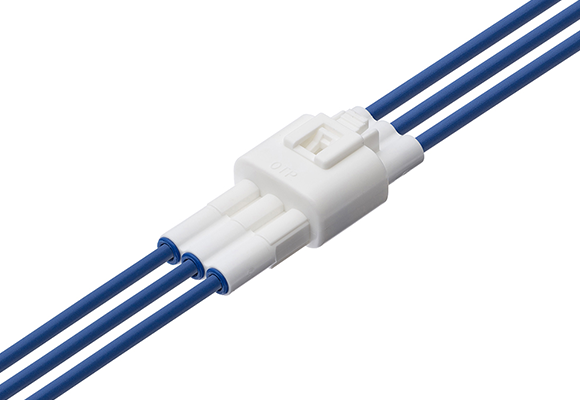

CL07D/Eシリーズは、5.8mmピッチの防水コネクタです。中継接続に対応するCL07Dシリーズと、基板接続に対応するCL07Eシリーズをラインアップし、最大10Aの大電流伝送に対応しています。
【特長】
■JIS C 0920（保護等級IP67相当）に適合し、粉塵の侵入防止と一時的な水没環境下での防水性能を発揮
■同一シリーズで中継接続（CL07D）と基板実装（CL07E）を揃え、最適な接続方式を選択可能
■ワイヤーシールの付け替えにより、多様な電線被覆外径・サイズに適合
■使い勝手の良い2極および3極の極数バリエーションを用意
※定格電流（最大10A）は、当社指定の適合電線および指定条件に基づく参考値です。実際の許容電流は使用する電線サイズ、周囲環境、通電条件により異なります。
※防水性能は、実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。
5.80mmピッチ 防水コネクタ CL07D/Eシリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

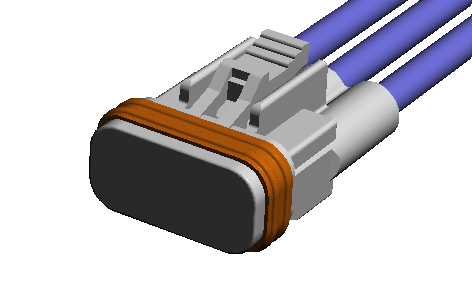

| CL07D0()A |  |
2,3 | 5.80 | 圧着 | 10.00 MAX | AC1,700V(r.m.s)1分間 | -40 | 105 | DL0015_MCICL07DE_BI_CL.pdf | ||

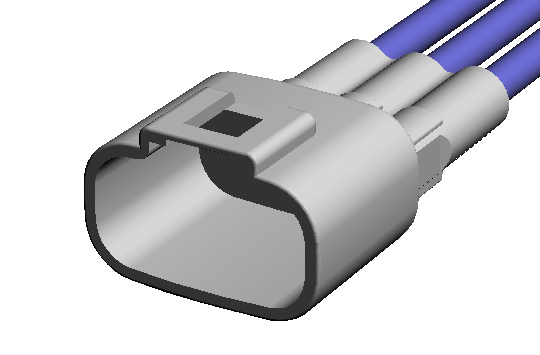

| CL07D0()M |  |
2,3 | 5.80 | 圧着 | 10.00 MAX | AC1,700V(r.m.s)1分間 | -40 | 105 | DL0015_MCICL07DE_BI_CL.pdf | ||

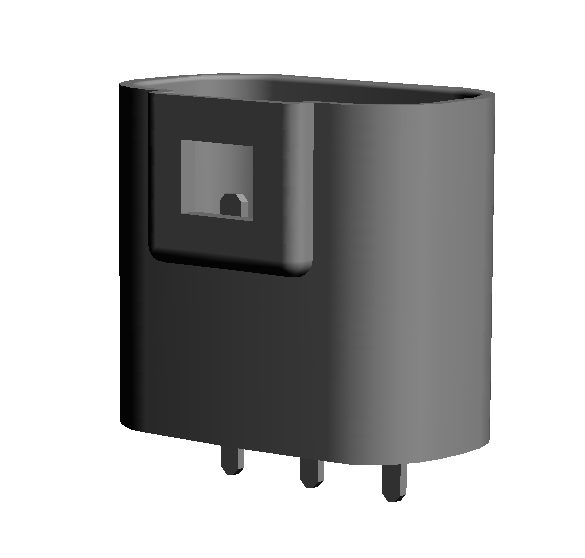

| CL07E0()M |  |
2,3 | 5.80 | DIP | 10.00 MAX | AC1,700V(r.m.s)1分間 | -40 | 105 | DL0015_MCICL07DE_BI_CL.pdf | ||

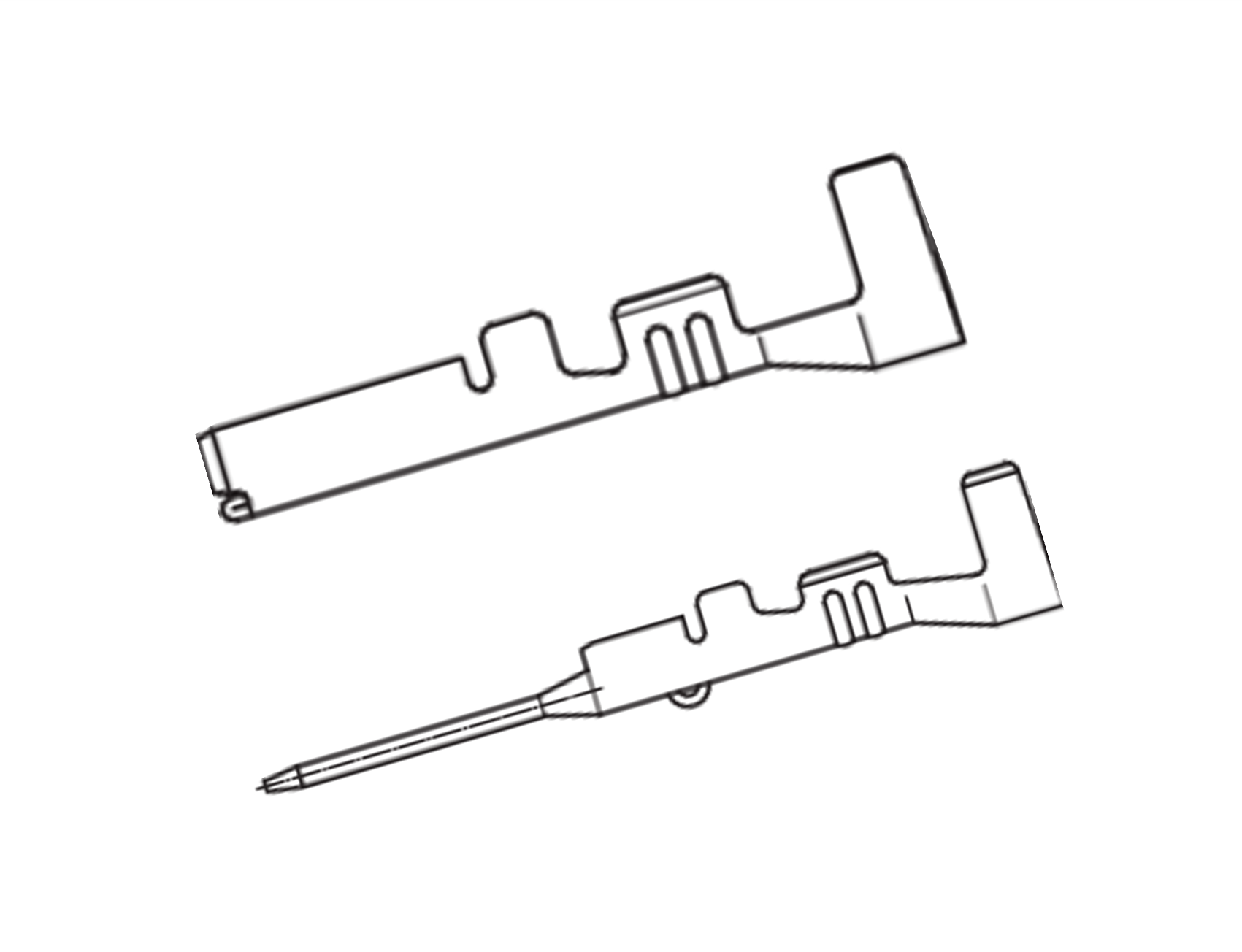

| CL07DE コンタクト |  |
圧着 | -40 | 105 | Φ2.70MAX,Φ3.10MAX | AWG#22～16 | DL0013_MCICL07A_BI_CL.pdf | ||||

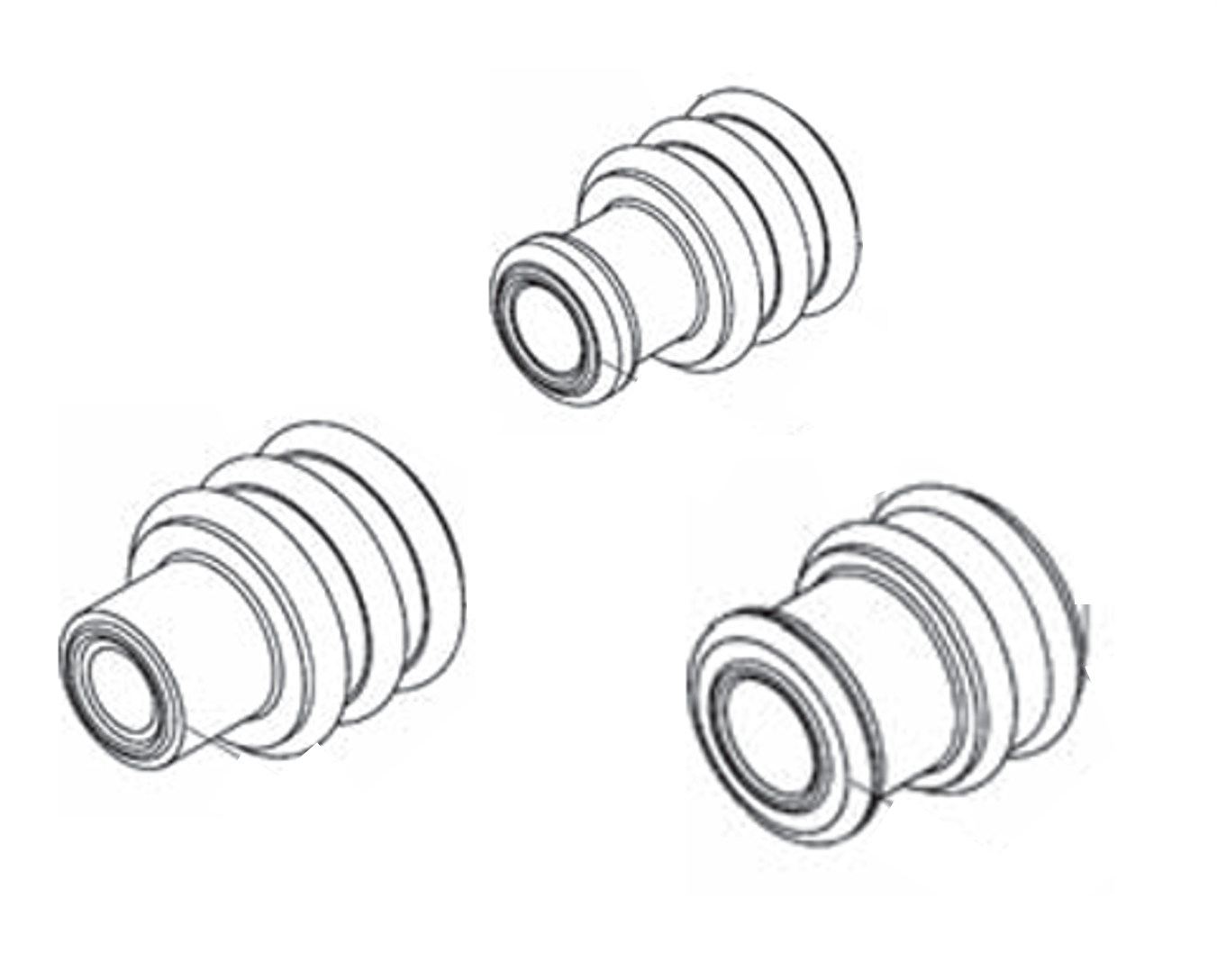

| CL07DE ワイヤーシール |  |
ワイヤーシール | -40 | 105 | Φ1.70～2.10 | DL0013_MCICL07A_BI_CL.pdf |
