CL07D/Eシリーズは、5.8mmピッチの防水コネクタです。中継接続に対応するCL07Dシリーズと、基板接続に対応するCL07Eシリーズをラインアップし、最大10Aの大電流伝送に対応しています。
【特長】
■JIS C 0920（保護等級IP67相当）に適合し、粉塵の侵入防止と一時的な水没環境下での防水性能を発揮

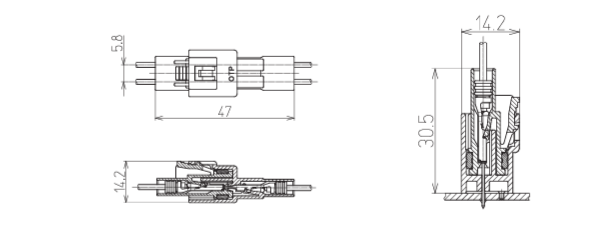

■同一シリーズで中継接続（CL07D）と基板実装（CL07E）を揃え、最適な接続方式を選択可能
■ワイヤーシールの付け替えにより、多様な電線被覆外径・サイズに適合
■使い勝手の良い2極および3極の極数バリエーションを用意
※定格電流（最大10A）は、当社指定の適合電線および指定条件に基づく参考値です。実際の許容電流は使用する電線サイズ、周囲環境、通電条件により異なります。
※防水性能は、実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。
概要

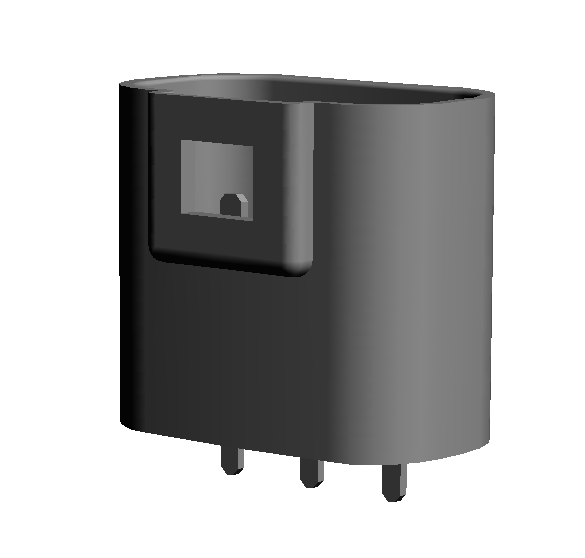

・本製品は、CL07Eシリーズの基板用ピンブロック（Mハウジング）です。
・Fハウジングと嵌合して使用し、適用する基板厚は1.6mmです。
・型式の「()」は極数を表します。
-
-
型式 CL07E0()M 芯数 2,3 ピッチ
[mm]5.80 実装/結線方法 DIP 定格電流
[A/ピン]10.00 MAX 耐電圧 AC1,700V(r.m.s)1分間 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]105
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
