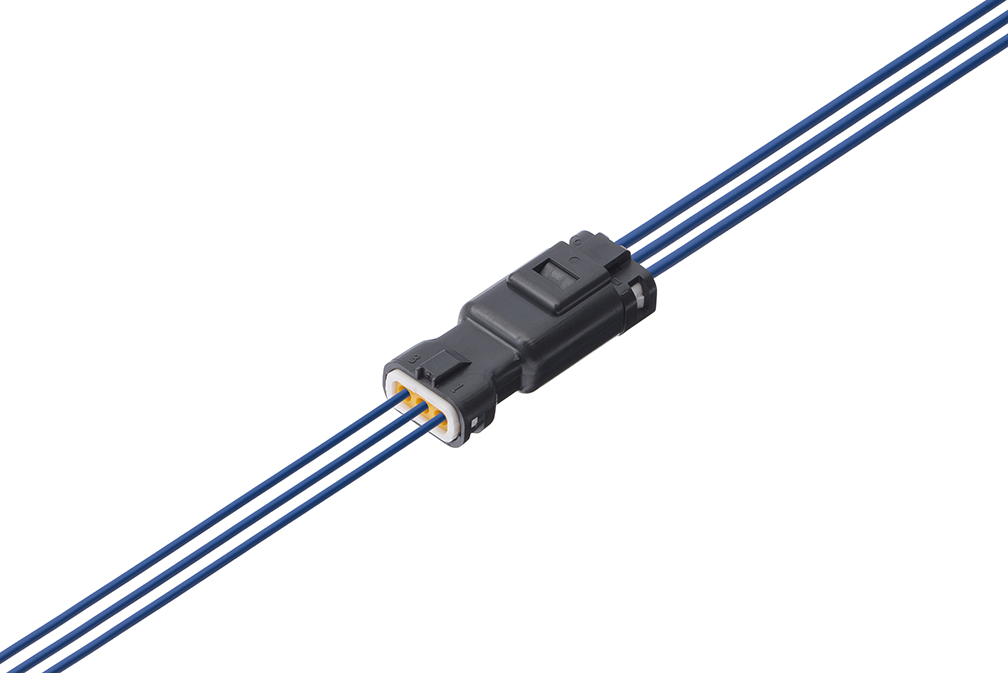

CB01シリーズは、2.5mmピッチのIP67適合・防水コネクタです。小型中継・基板用に加え、配線をT字状に分岐できる分岐用をラインアップし、さまざまな機器内・機器間の防水接続に対応します。
【特長】
■シール内蔵構造（中継・基板用）によりシールの同時圧着作業を不要とし、抜群の作業性を実現
■電源や信号回路の分岐接続に対応し、M4ネジによるパネル固定が可能な「分岐タイプ」を用意
■明確な手応えが得られるラッチロック方式と低挿抜化設計により、半嵌合を防止し作業負荷を軽減
※IP67は規定の試験条件に基づく防水性能です。適合電線サイズや正しい施工・嵌合が行われている状態で性能を発揮します。
2.50mmピッチ 防水コネクタ CB01シリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
防水等級 |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

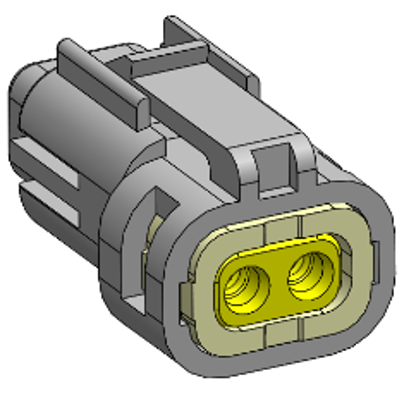

| CB01A6-0()B0-0* |  |
2,3,5 | 2.50 | IP67 | 圧着 | 3.00 MAX | AC1,000V(r.m.s)1分間 | -40 | 105 | ＊=1:Φ1.00～Φ1.30 ＊=2:Φ1.30～Φ1.70 |
DL0006_MCICB01_BI_CL.pdf | |

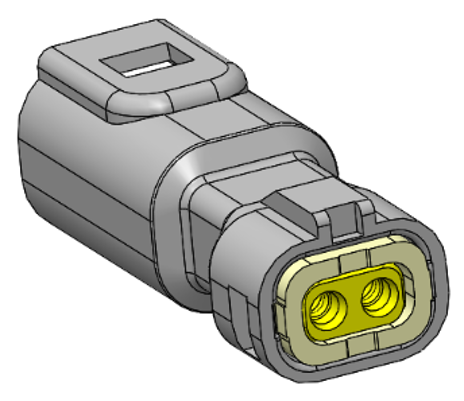

| CB01A5-0()B0-0* |  |
2,3,5 | 2.50 | IP67 | 圧着 | 3.00 MAX | AC1,000V(r.m.s)1分間 | -40 | 105 | ＊=1:Φ1.00～Φ1.30 ＊=2:Φ1.30～Φ1.70 |
DL0006_MCICB01_BI_CL.pdf | |

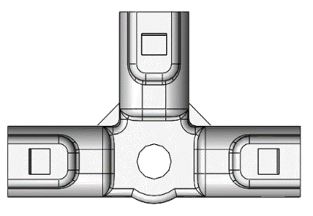

| CB01A5-02BA |  |
2 | 2.50 | IP67 | 圧着 | 5.00 MAX | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0007_MCICB01_BI_CL.pdf | ||

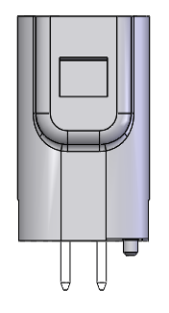

| CB01A1-0()BA |  |
2,3,5 | 2.50 | IP67 | DIP | 3.00 MAX | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0006_MCICB01_BI_CL.pdf | ||

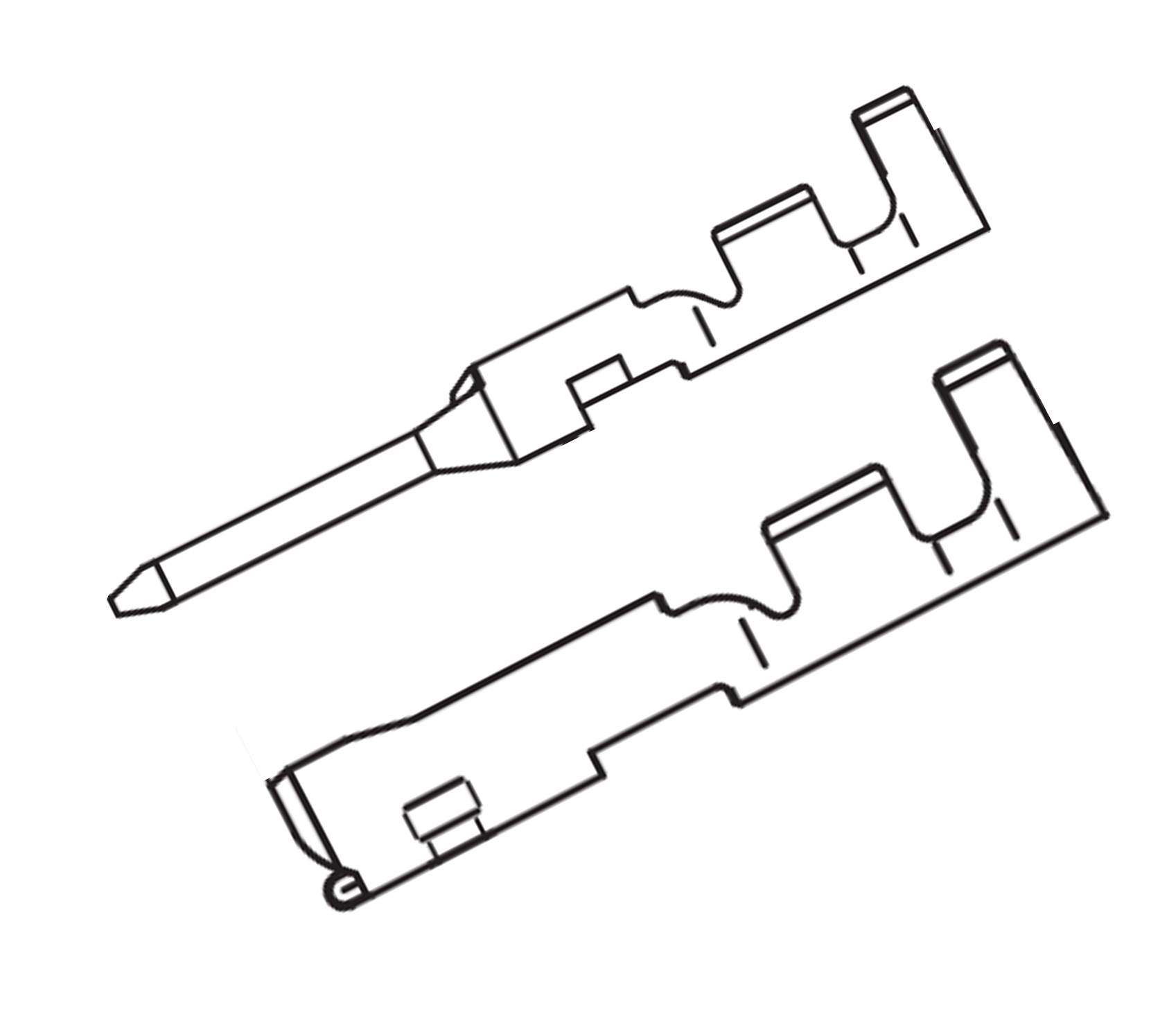

| CB01C*-010A |  |
圧着 | -40 | 105 | Φ1.60 MAX | AWG#28～22 | DL0006_MCICB01_BI_CL.pdf | |||||
| CB01C*-020A |  |
圧着 | -40 | 105 | Φ1.70 MAX | AWG#22～20 | DL0006_MCICB01_BI_CL.pdf |
