CB01シリーズは、2.5mmピッチのIP67適合・防水コネクタです。小型中継・基板用に加え、配線をT字状に分岐できる分岐用をラインアップし、さまざまな機器内・機器間の防水接続に対応します。
【特長】
■シール内蔵構造（中継・基板用）によりシールの同時圧着作業を不要とし、抜群の作業性を実現
■電源や信号回路の分岐接続に対応し、M4ネジによるパネル固定が可能な「分岐タイプ」を用意
■明確な手応えが得られるラッチロック方式と低挿抜化設計により、半嵌合を防止し作業負荷を軽減
※IP67は規定の試験条件に基づく防水性能です。適合電線サイズや正しい施工・嵌合が行われている状態で性能を発揮します。
概要

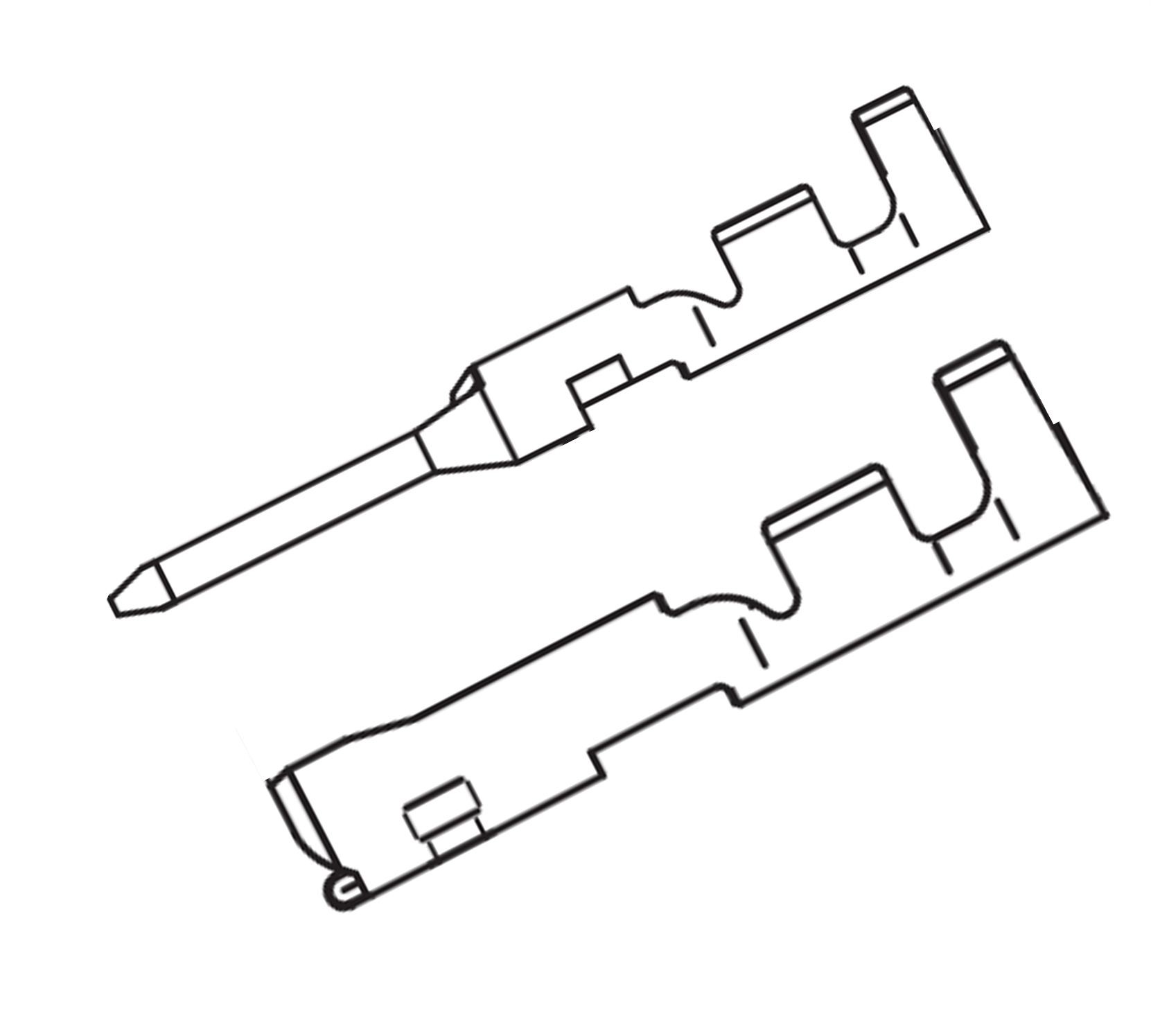

・本製品は、CB01シリーズの端子です。
・適合するワイヤレンジは0.08〜0.33mm²（AWG#28〜22相当）、被覆外径はΦ1.60MAX.です。

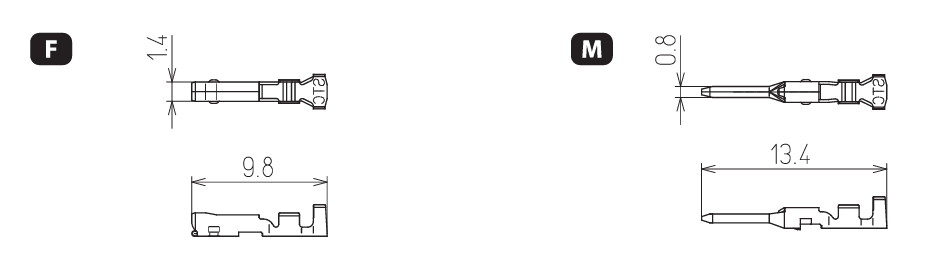

・型式の「*」が「5」の場合はM端子、「6」の場合はF端子を表します。
-
-
型式 CB01C*-010A 実装/結線方法 圧着 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]105 適用外被径
[Φ]Φ1.60 MAX 適合ケーブル径 AWG#28～22
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
