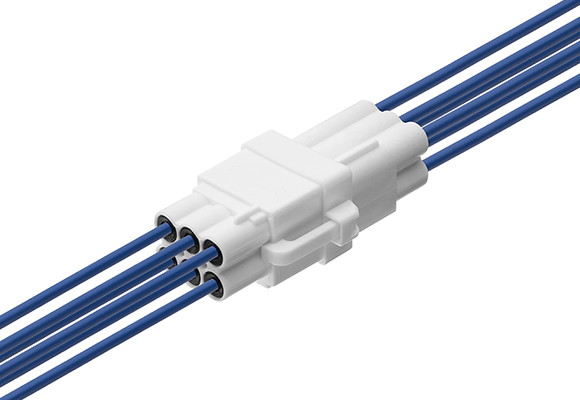

CL07Aシリーズは、5.0×5.9mmピッチの中継用防滴コネクタです。結露や水滴が付着しやすい環境での使用に特化しており、冷凍ショーケースや給湯器などの機器配線での使用を想定しています。
【特長】
■JIS C 0920（IPX3相当）に適合し、霜や水滴が付着・滴下する環境下でも安定した接続性を発揮
■厳しい温湿度変化に晒される冷凍・冷蔵ショーケースや給湯器などで多数の採用実績
■端子・ワイヤーシール・防水栓などの主要パーツは、当社CL07シリーズ間で共通使用が可能
※本製品はJIS C 0920（IPX3：防雨形・防滴）適合品です。水没や高圧水流（IPX7/IPX9K等）が加わる環境でのご使用はできません。指定の適合電線および専用工具を使用し、正しく組み立てられた状態で規定の防滴性能を発揮します。
5.00mmピッチ 防水コネクタ CL07Aシリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

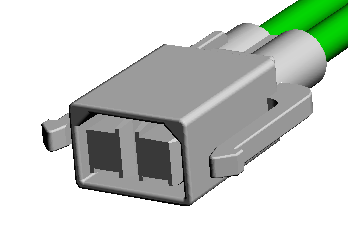

| CL07A0()F |  |
1,2,3,4,6,9 | 5.00×5.90 | 圧着 | 8.00 MAX | AC1,700V(r.m.s)1分間 | -40 | 105 | DL0013_MCICL07A_BI_CL.pdf | ||
| CL07A0()M |  |
1,2,3,4,6,9 | 5.00×5.90 | 圧着 | 8.00 MAX | AC1,700V(r.m.s)1分間 | -40 | 105 | DL0013_MCICL07A_BI_CL.pdf | ||

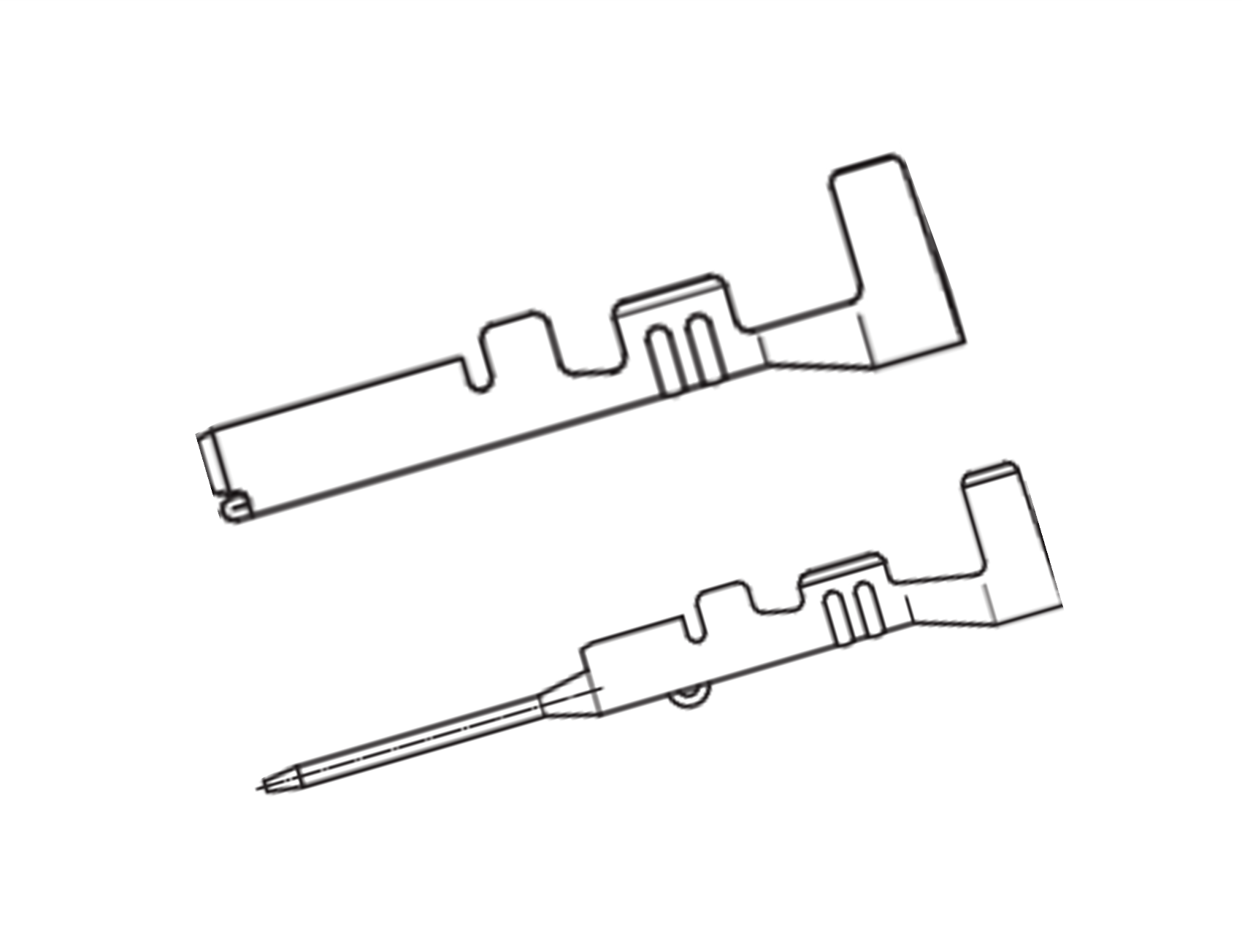

| CL07A コンタクト |  |
圧着 | -40 | 105 | Φ2.70MAX,Φ3.10MAX | AWG#22～16 | DL0013_MCICL07A_BI_CL.pdf | ||||

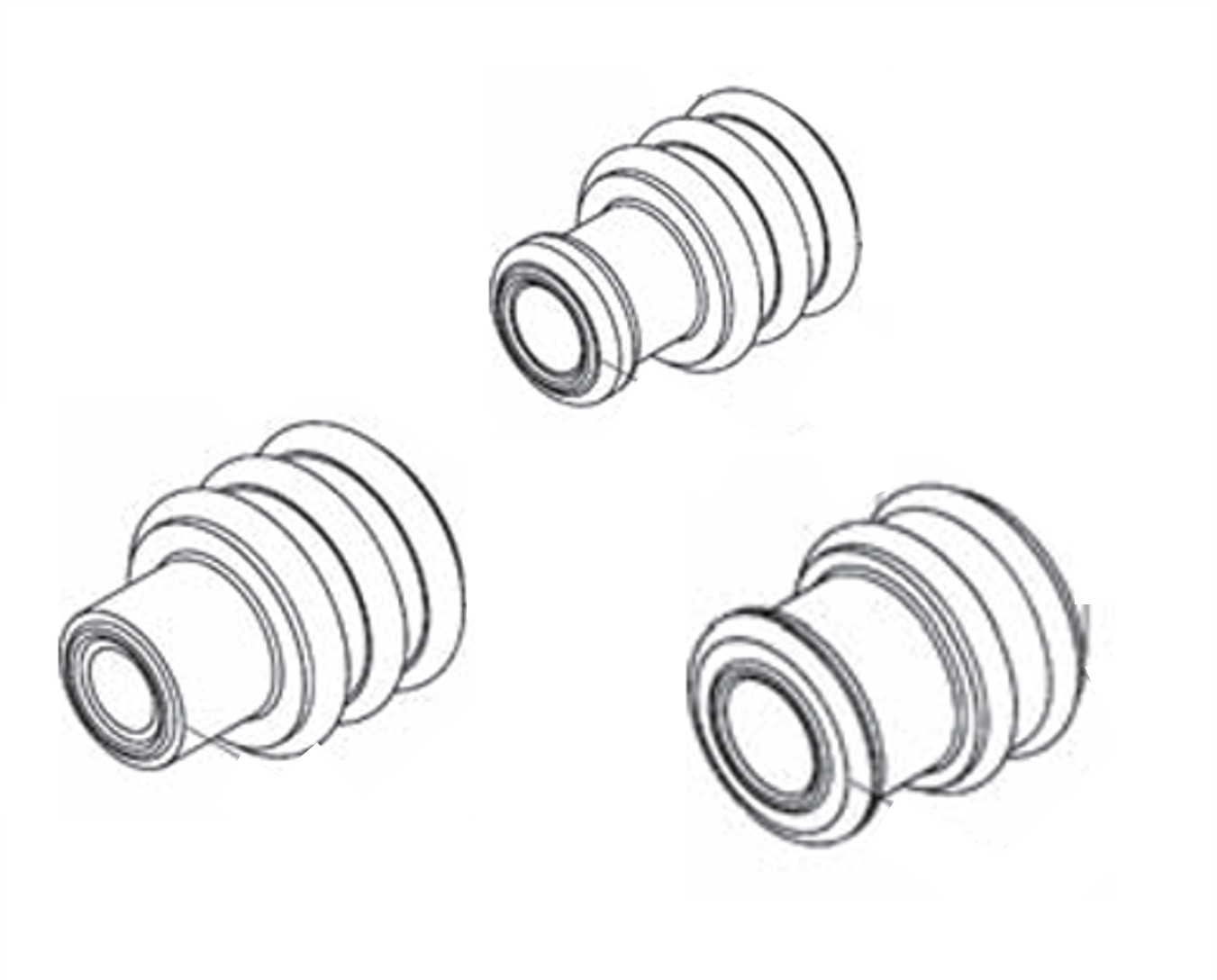

| CL07A ワイヤーシール |  |
ワイヤーシール | -40 | 105 | Φ1.70～2.10 | DL0013_MCICL07A_BI_CL.pdf |
