CL07A コンタクト

CL07Aシリーズは、5.0×5.9mmピッチの中継用防滴コネクタです。結露や水滴が付着しやすい環境での使用に特化しており、冷凍ショーケースや給湯器などの機器配線での使用を想定しています。

【特長】
■JIS C 0920（IPX3相当）に適合し、霜や水滴が付着・滴下する環境下でも安定した接続性を発揮
■厳しい温湿度変化に晒される冷凍・冷蔵ショーケースや給湯器などで多数の採用実績
■端子・ワイヤーシール・防水栓などの主要パーツは、当社CL07シリーズ間で共通使用が可能

※本製品はJIS C 0920（IPX3：防雨形・防滴）適合品です。水没や高圧水流（IPX7/IPX9K等）が加わる環境でのご使用はできません。指定の適合電線および専用工具を使用し、正しく組み立てられた状態で規定の防滴性能を発揮します。

概要

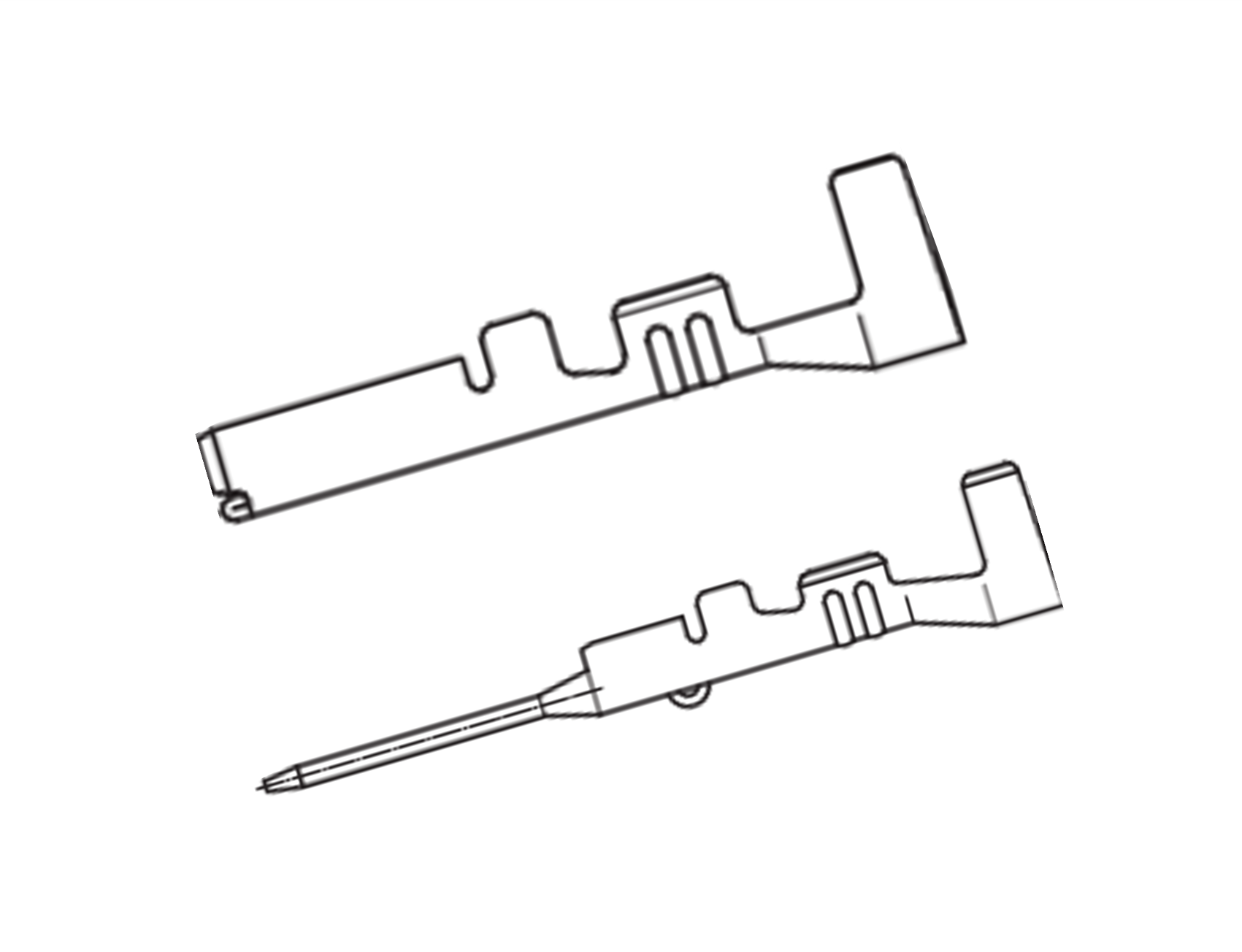

・本製品は、CL07Aシリーズの端子です。

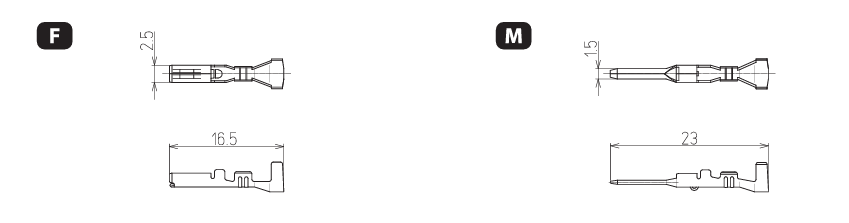

・M端子とF端子があり、適合するワイヤレンジは0.30〜2.00mm²（AWG#22〜14相当）、適用被覆外径はΦ3.10MAX.です。

型式	CL07A コンタクト
実装/結線方法	圧着
使用温度範囲下限 [℃]	-40
使用温度範囲上限 [℃]	105
適用外被径 [Φ]	Φ2.70MAX,Φ3.10MAX
適合ケーブル径	AWG#22～16

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	実装/結線方法	使用温度範囲下限 [℃]	使用温度範囲上限 [℃]	適用外被径 [Φ]	適合ケーブル径	カタログ
215001-2M	圧着	-40	105	Φ2.70MAX	AWG#22～20	DL0013_MCICL07A_BI_CL.pdf
215002-2M	圧着	-40	105	Φ2.70MAX	AWG#22～20	DL0013_MCICL07A_BI_CL.pdf
215092-2M	圧着	-40	105	Φ2.70MAX	AWG#22～20	DL0013_MCICL07A_BI_CL.pdf
215003-2M	圧着	-40	105	Φ3.10MAX	AWG#20～16	DL0013_MCICL07A_BI_CL.pdf
215093-2M	圧着	-40	105	Φ3.10MAX	AWG#20～16	DL0013_MCICL07A_BI_CL.pdf
215004-2M	圧着	-40	105	Φ3.10MAX	AWG#20～16	DL0013_MCICL07A_BI_CL.pdf
215094-2M	圧着	-40	105	Φ3.10MAX	AWG#20～16	DL0013_MCICL07A_BI_CL.pdf
215005-2M	圧着	-40	105	Φ3.10MAX	AWG#14	DL0013_MCICL07A_BI_CL.pdf
215006-2M	圧着	-40	105	Φ3.10MAX	AWG#14	DL0013_MCICL07A_BI_CL.pdf

掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
