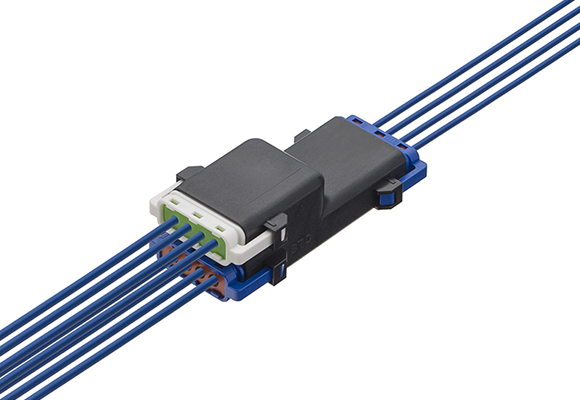

CK01シリーズは、4.4mmピッチ・4極の防水中継用コネクタです。圧接構造を採用しており、信号や電源回路を3分岐することが可能です。配線の自由度を高め、機器間・内部配線の省スペース化と防水接続を同時に実現します。
【特長】
■圧接方式の採用により電線のストリップ作業を省略し、効率的な防水結線を実現
■回路を3分岐できる構造により、配線レイアウトの自由度向上と省スペース化に貢献
■防水性を確保した中継接続により、湿気や水気の存在する環境下での使用に対応
※防水性能は、実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。
4.40mmピッチ 防水圧接分岐コネクタ CK01シリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
防水等級 |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CK01A6-04*A |  |
4 | 4.40 | IP67 | 圧接 | 0.3sq:6.00 MAX 1.25sq:9.00 MAX |
AC1,000V(r.m.s)1分間 | -40 | 105 | ＊=N:Sサイズ Φ1.30～1.60 | DL0008_MCICK01_BI_CL.pdf |
| CK01Y5-04BA |  |
4 | 4.40 | IP67 | 圧接 | 0.3sq:6.00 MAX 1.25sq:9.00 MAX |
AC1,000V(r.m.s)1分間 | -40 | 105 | ＊=A:Lサイズ Φ2.10～2.70 | DL0008_MCICK01_BI_CL.pdf |
