CK01シリーズは、4.4mmピッチ・4極の防水中継用コネクタです。圧接構造を採用しており、信号や電源回路を3分岐することが可能です。配線の自由度を高め、機器間・内部配線の省スペース化と防水接続を同時に実現します。
【特長】
■圧接方式の採用により電線のストリップ作業を省略し、効率的な防水結線を実現
■回路を3分岐できる構造により、配線レイアウトの自由度向上と省スペース化に貢献
■防水性を確保した中継接続により、湿気や水気の存在する環境下での使用に対応
※防水性能は、実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。
概要

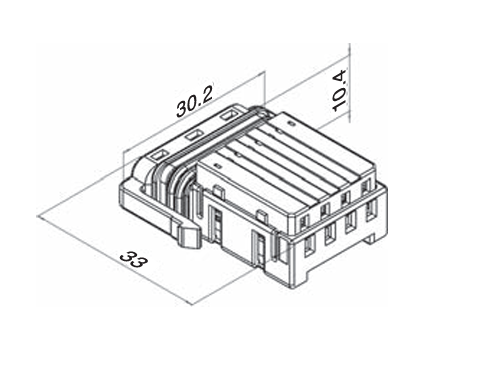

・本製品は、CK01シリーズのFハウジングです。
・中継用のMハウジングと嵌合して使用します。
-
-
型式 CK01A6-04*A 芯数 4 ピッチ
[mm]4.40 防水等級 IP67 実装/結線方法 圧接 定格電流
[A/ピン]0.3sq:6.00 MAX
1.25sq:9.00 MAX耐電圧 AC1,000V(r.m.s)1分間 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]105 適用外被径
[Φ]＊=N:Sサイズ Φ1.30～1.60
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
