CA01シリーズは、2.0mmピッチの小型中継・基板用防水コネクタです。中継用（2,3,4,5,6,8極）および基板用（2,3,4極）を展開し、機器内部における省スペース化と防水接続を同時に実現します。
【特長】
■圧着端子を組み込む構造により、追加の防水処理なしでIP67準拠の防水性を発揮
■明確なクリック感が得られるラッチロック方式と低挿抜化設計により、施工ミスを防止し作業性を向上
※IP67は規定の試験条件に基づく防水性能です。実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。
概要
・本製品は、CA01シリーズの端子です。
・適合ケーブル径はAWG#30〜28、適用被覆外径はΦ0.75〜1.20です。

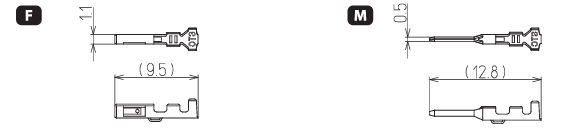

・型式の「＊」部分が「5」の場合はM端子、「6」の場合はF端子を表します。
-
-
型式 CA01C＊-020A 実装/結線方法 圧着 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]105 適用外被径
[Φ]Φ0.75～1.20
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
