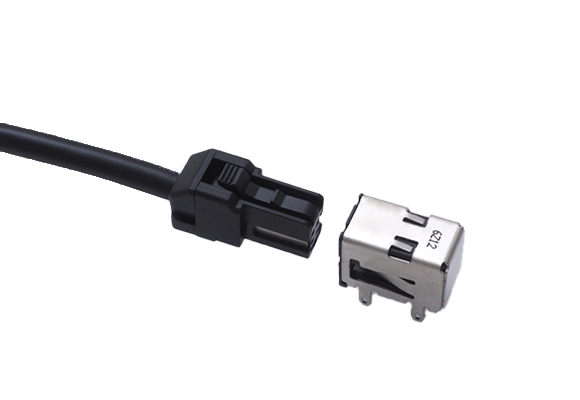

TAKシリーズ
１．LVDS･USB･CAN･Ethernet伝送が可能
２．モールドロック構造による明瞭なロック音
３．誤挿入防止（最大7種類のキーバリエーション)
【型式説明】
()・・・極数
＊/#・・・製品仕様
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適合ケーブル径 |
図面 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TAK-V4LMDG#-*F+ |  |
4 | 2 | ライトアングルDIP | 2.5 | AC500V(r.m.s)1分間 | -40 | 105 | DL0030_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf | |
| TAK-A4MDG##-*F+ |  |
4 | 2 | ストレートDIP | 1 | AC500V(r.m.s)1分間 | -40 | 105 | DL0031_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf | |
| TAK-V6MDG#A-*F+ |  |
6 | 2 | ストレートDIP | 2.00 | AC500V(r.m.s)1分間 | -40 | 105 | DL0032_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf | |
| TAK-A6LMDG#B-*B+ |  |
6 | 2 | ライトアングルDIP | 1 | AC500V(r.m.s)1分間 | -40 | 105 | DL0033_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf | |
| TAK-A6LMDG#B-*F+ |  |
6 | 2 | ライトアングルDIP | 1 | AC500V(r.m.s)1分間 | -40 | 105 | DL0034_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf | |
| TAK101AA6AMM |  |
6 | 2 | ライトアングルSMT | POS#1,6電源:2.00 POS#2,4 POS#3,5信号:1.00 |
AC500V(r.m.s)1分間 | -40 | 105 | DL0035_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf | |
| TAK100A04#MM |  |
4 | 2 | ライトアングルSMT | POS#1,4電源:2.50 POS#2,3信号:1.00 |
AC500V(r.m.s)1分間 | -40 | 105 | DL0036_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf | |
| TAK001A08#MM |  |
8 | 2 | ライトアングルDIP | 2 | AC500V(r.m.s)1分間 | -40 | 105 | DL0037_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf | |
| TAK-V4SFCG#-*A+ |  |
4 | 2 | 圧着 | 2.5 | AC500V(r.m.s)1分間 | -40 | 105 | AWG#28～24 | DL0038_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf |
| TAK-V4SFCG#-*A1+ |  |
4 | 2 | ラッチアップタイプ圧着 | 1 | AC500V(r.m.s)1分間 | -40 | 105 | AWG#28～24 | DL0039_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf |
| TAK-A6SFCG#-**+ |  |
6 | 2 | 圧着 | 1 | AC500V(r.m.s)1分間 | -40 | 105 | AWG#32～22 | DL0040_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf |
| TAK-A6SFCGB-AB1+ |  |
6 | 2 | ラッチアップタイプ圧着 | 1 | AC500V(r.m.s)1分間 | -40 | 105 | AWG#28～24 | DL0041_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf |
| TAK001A08*MF |  |
8 | 2 | 圧着 | 2 | AC500V(r.m.s)1分間 | -40 | 105 | AWG#28～24 | DL0042_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf |
| TAK002A08BMF |  |
8 | 2 | ラッチアップタイプ圧着 | 2 | AC500V(r.m.s)1分間 | -40 | 105 | AWG#28～24 | DL0043_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf |

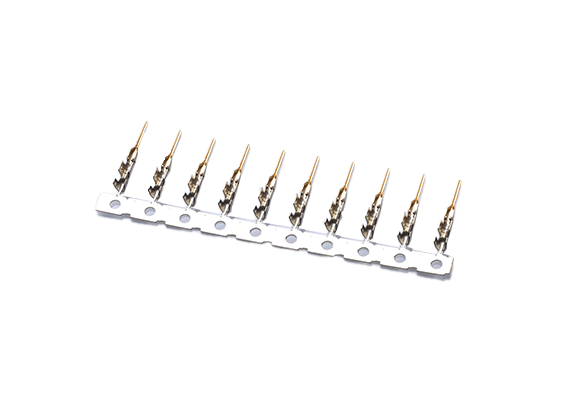

| TAK コンタクト |  |
圧着 | -40 | 105 | AWG#32～22 | DL0016_HTKTAK_JP_CL.pdf |
