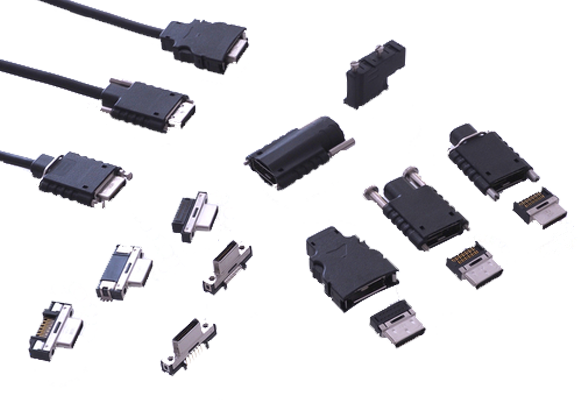

0.8mmピッチインターフェースコネクタ HDRシリーズ

HDRシリーズは、小型・堅牢・高速伝送に対応した0.8mmピッチのインターフェース用コネクタです。14芯／26芯／50芯のバリエーションをラインアップし、実装方式（DIP・SMT）やロック方式（ばね・ねじ）を用途に合わせて選択可能です。

【特長】
■当社の1.27mmピッチ品と比較して、実装面積を約50%、開口部面積を約70%削減し、大幅な小型化を実現
■シェルの補強、D型シェル構造、ロックピンのDIP実装により高い堅牢性を確保（ロックピンなしも対応可）
■HDMI1.4、USB3.0、LVDS等の高速シリアル伝送に対応　※1
■金属シェルの採用により、ノイズ低減と静電気放電対策を実現
■産業用カメラの通信規格（Camera Link）に準拠　※14芯と26芯　※2

※1　高速シリアル伝送への対応はご使用環境によるため、詳細はお問い合わせください。
※2　カメラリンク（Camera Link）は、産業用カメラ（マシンビジョンカメラ）と画像処理装置（PCやグラフィックボードなど）を接続するために策定されたデジタル画像伝送インターフェースの標準規格です。

型式の「()」は極数を、「＊」は製品仕様を表します。

型式一覧
産業分野（用途）から探す

0.8mmピッチインターフェースコネクタ HDRシリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	芯数	ピッチ [mm]	実装/結線方法	定格電流 [A/ピン]	耐電圧	使用温度範囲下限 [℃]	使用温度範囲上限 [℃]	適用外被径 [Φ]	適合ケーブル径	図面

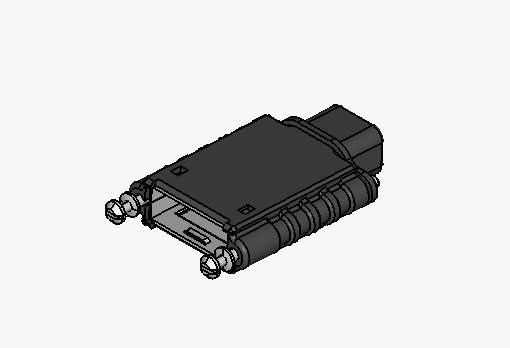

HDR-E()LPHP#+	14,26,50 #=A～D		ケース			-55	85	()=14,26:Φ6.5 ()=50:Φ8～8.5		DL0053_HTKHDR_EN.pdf

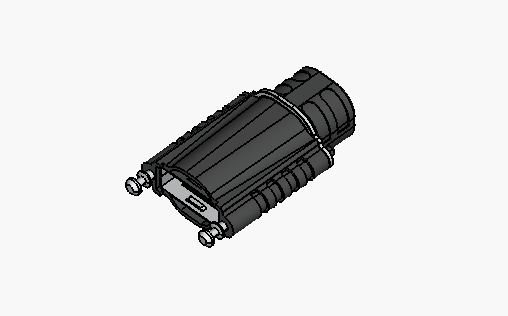

HDR-E26LPKP#+	26 #=A～D		ケース			-55	85	Φ11.7		DL0055_HTKHDR_EN.pdf

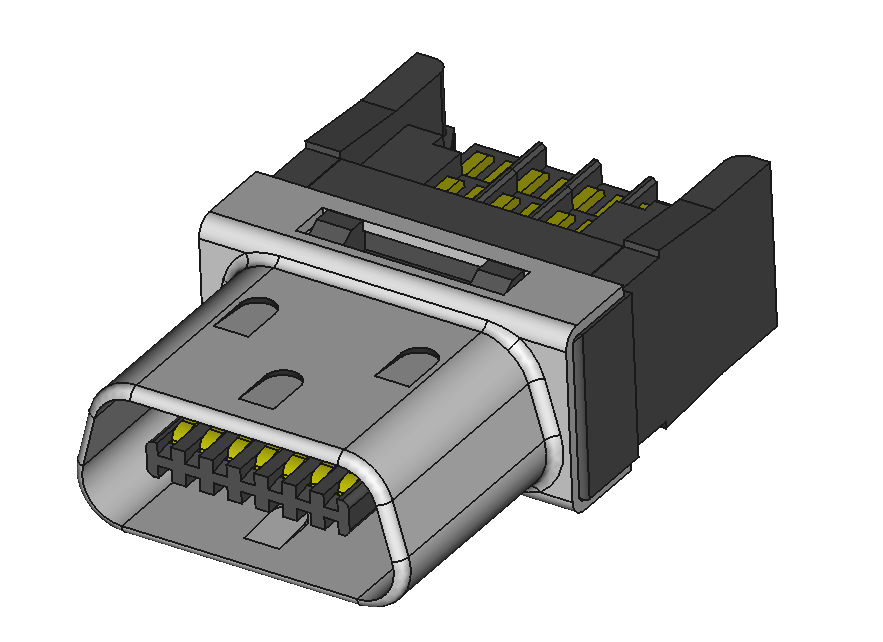

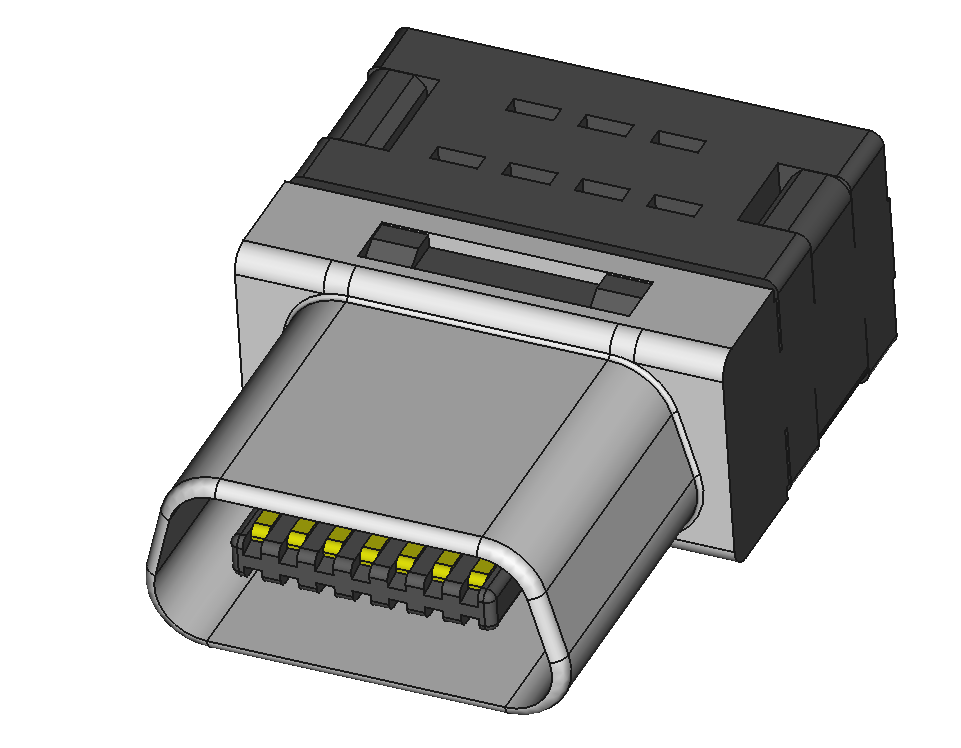

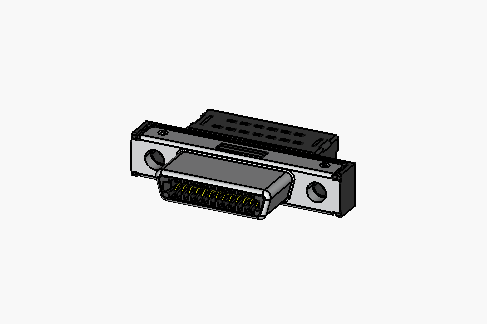

HDR-E()MAG1+	14,26,50	0.8	圧接	0.5	AC350V(r.m.s)1分間	-55	85	Φ0.58	AWG#30	DL0073_HTKHDR_EN.pdf
HDR-E()MG1+	14,26,50	0.8	圧接	0.5	AC350V(r.m.s)1分間	-55	85	Φ0.58	AWG#28	DL0073_HTKHDR_EN.pdf
HDR-E()MSG1+	14,26,50	0.8	はんだ	0.5	AC350V(r.m.s)1分間	-55	85	Φ1.0	AWG#28	DL0074_HTKHDR_EN.pdf
HDR-E26MBAG1+	26	0.8	圧接	0.5	AC350V(r.m.s)1分間	-55	85	Φ0.58	AWG#32	DL0073_HTKHDR_EN.pdf
HDR-EC()PFAG1+	14,26	0.8	圧接	0.5	AC350V(r.m.s)1分間	-55	85	Φ0.58	AWG#30	DL0075_HTKHDR_EN.pdf

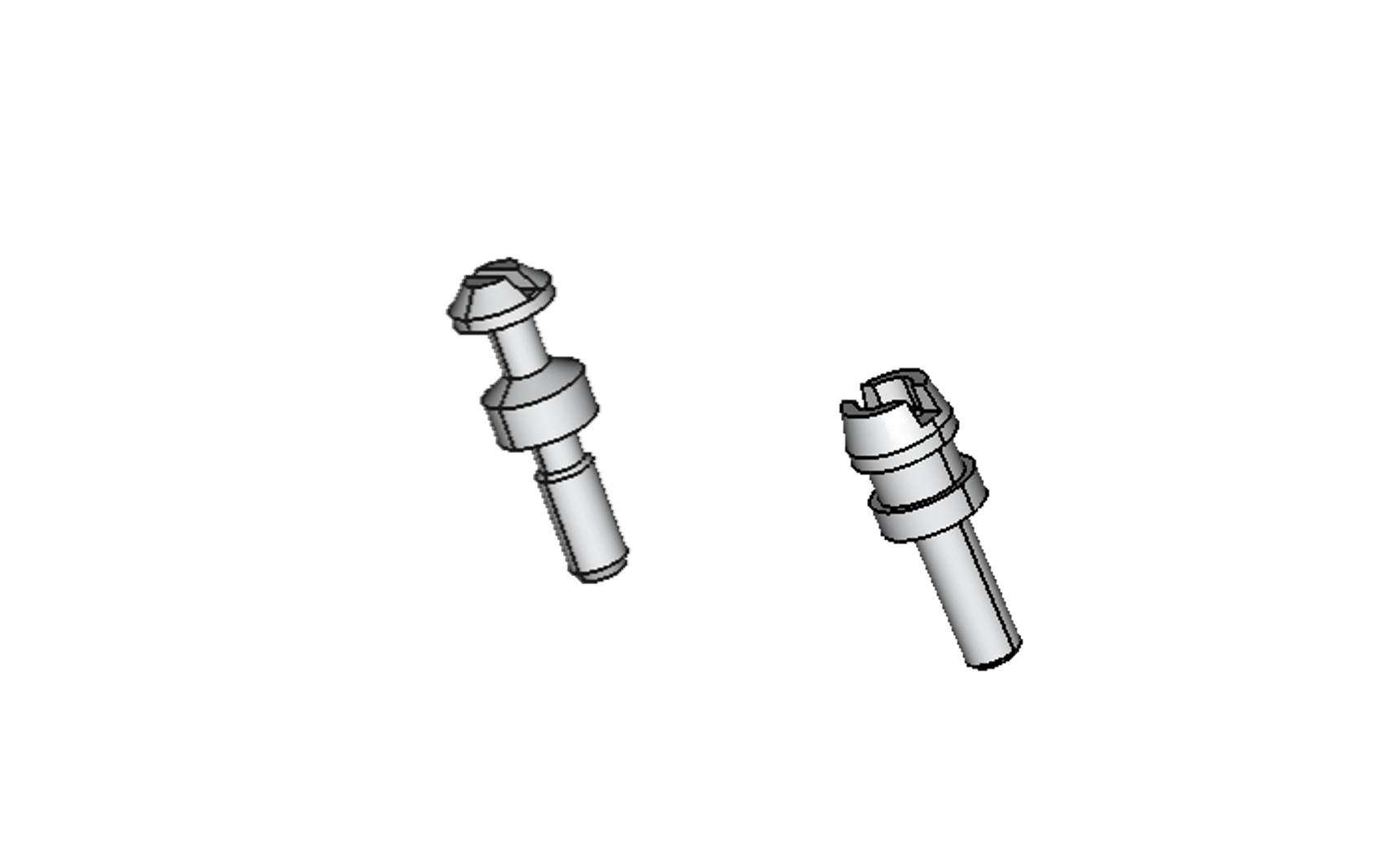

HDR ねじ						-55	85			DL0076_HTKHDR_EN.pdf
