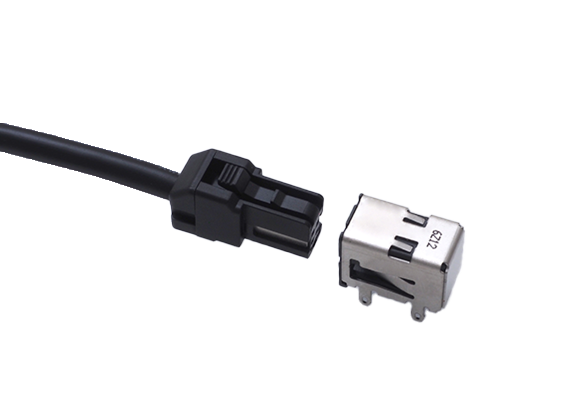

TAKシリーズは、基板対ケーブル用および中継用の小型高速伝送コネクタです。金属シェルによる全面シールド構造を採用し、USB、LVDS、CAN、Ethernetの高速伝送に対応しています。
【特長】
■モールドロック機構を採用し、ロック時のクリック感と明瞭なロック音で確実な嵌合を実現
■4芯は最大7種類のキーバリエーション（キー形状・絶縁体色）をご用意。形状と視覚で誤嵌合や誤挿入を防止
型式の「＊/#」は製品仕様を表します。
車載用高速伝送シールド コネクタ TAKシリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適合ケーブル径 |
図面 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

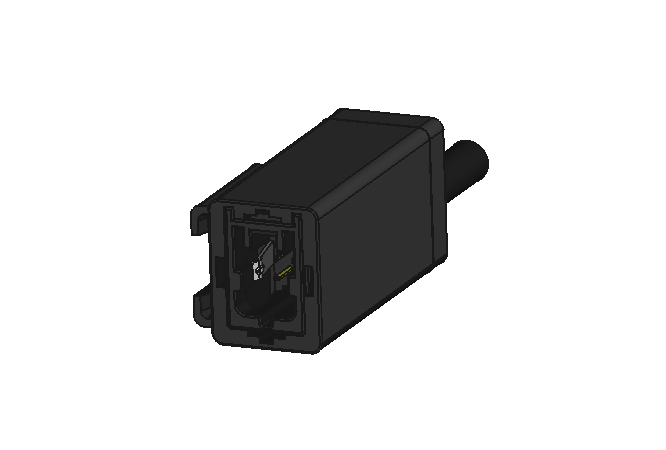

| TAK-A4SMCG#-*A+ |  |
4 | 2 | 中継/圧着 | 1 | AC500V(r.m.s)1分間 | -40 | 105 | AWG#32～22 | DL0117_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf |

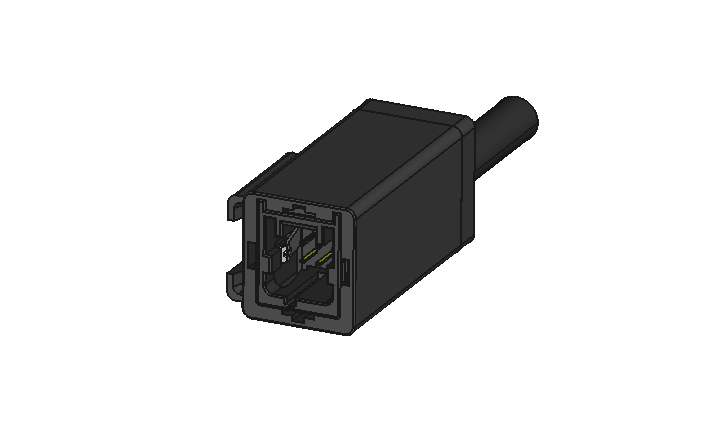

| TAK-A6SMCGB-AC+ |  |
6 | 2 | 中継/圧着 | 1 | AC500V(r.m.s)1分間 | -40 | 105 | AWG#26～22 | DL0118_HTKTAK_EN.pdf | DL0016_HTKTAK_JP_CL.pdf |
