ラジアル玉軸受の中で最も代表的な形式で、ラジアル荷重の他、両方向のアキシアル荷重を受けることが可能です。ハウジング取付けの際に軸方向の位置決めを容易にするための外輪外周にフランジや止め輪を付けた形式もあります。
-
-

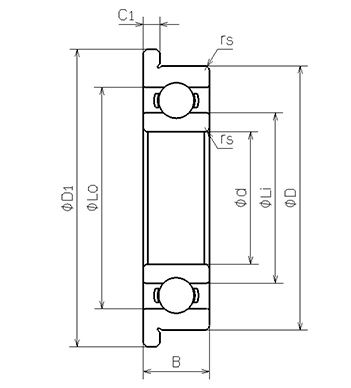

NMB Parts No. DDRIF-3 単位系：メトリック/インチ インチ ISO/JIS - 材質 (リング) ステンレス鋼 形状 [ラジアル]フランジ付き 内径(d)
[mm]1.397 内径(d)公差
[mm]JIS規格に準ずる 外径(D)
[mm]4.762 外径(D)公差
[mm]JIS規格に準ずる 幅(B)
[mm]1.984 幅(B)公差
[mm]JIS規格に準ずる 面取り(rs min)
[mm]0.080 フランジ外径(D1)
[mm]5.944 フランジ幅(C1)
[mm]0.584 外輪肩径(Lo)
[mm]4.020 内輪肩径(Li)
[mm]2.360 ボール寸法(Dw)
[mm]1.1906 ボール個数(Z) 5 基本動定格荷重(Cr)
[N]264 基本静定格荷重(Cor)
[N]71 内径(d)
[in]0.0550 外径(D)
[in]0.1875 フランジ外径(D1)
[in]0.2340 フランジ幅(C1)
[in]0.0230
-
CAD データ
当社製品のCADデータは、 キャデナス・ウェブ・ツー・キャド株式会社 が運営する「PARTcommunity」CADデータダウンロードサービスにて提供しています。
2次元/3次元のCADデータを無料でダウンロード出来ますので、どうぞご活用ください。
なお、当該サービスのご利用には「PARTcommunity」でのユーザー登録が必要となります
