はめあい

転がり玉軸受は単独で使用されることはなく、必ず軸やハウジングに、はめあわされて使用されます。"はめあい"とは軸と内輪内径、ハウジングと外輪外径がはめあわされる時の固さの度合いのことで、一般的には「すきまばめ」「中間ばめ」「しまりばめ」に分けられます。

はめあい

"はめあい"の目的は、回転時の振動を抑えることと、転がり玉軸受の内輪と軸、ハウジングと外輪をしっかりと固定して、相互に有害なすべり（クリープと呼ぶ）を防ぐことです。クリープが生じると、すべり摩耗により異常発熱や摩耗粉が発生します。

異常発熱はグリースの劣化を早め、摩耗粉は軸受内へ侵入することで振動や劣化を招きます。クリープが発生すると転がり玉軸受の性能を十分に発揮できないばかりか、焼きつきや早期寿命の原因となりますので、使用目的に応じて適切なはめあい方法を選択する必要があります。

しまりばめの場合、しめしろによりラジアルすきまが変化します。しめしろによるラジアルすきまの変化量は、以下の計算で求められます。（TIMOSHENKOによる）

しまりばめによる内部すきまの減少

軸と内輪のしまりばめ

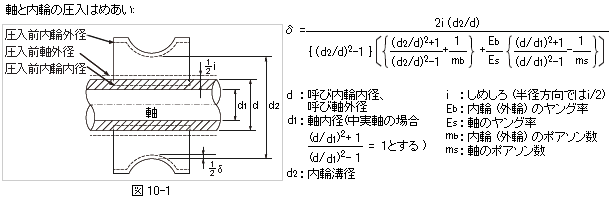

図10-1の破線がはめあい前、実線がはめあい後の略図です。
内輪溝径d₂は、しめしろ i で圧入したとき、δ増加します。
すなわち、δがはめあいによるラジアルすきま減少量となります。

外輪とハウジングのしまりばめ

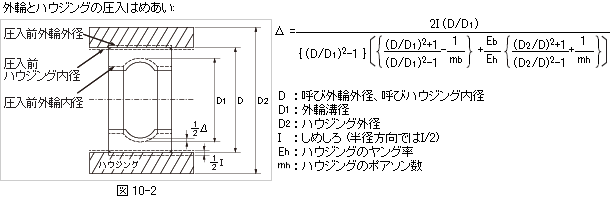

図10-2の破線がはめあい前、実線がはめあい後の略図です。
外輪溝径D₁は、しめしろ I で圧入したとき、Δ減少します。
すなわち、Δがはめあいによるラジアルすきま減少量となります。

すきまばめの接着剤による固定

しめしろを持たず、接着剤等により転がり玉軸受を軸やハウジングに固定する場合、接着剤の強度が十分得られるすきまを選定してください。なお、適正なすきまは接着剤の種類によって異なりますので、各接着剤メーカーへお問い合わせください。
また、接着剤の硬化応力により、軌道輪の真円度が悪化する場合がありますのでご注意下さい。

なお、弊社ではベアリングを含むサブユニット品につきましても、部品加工・調達、及び組立の対応もしております。

PMC製品紹介ページ

JIS B 0401-1 より抜粋

常用するはめあいの穴の寸法許容差

常用するはめあいの軸の寸法許容差

JIS B 1566 より抜粋

ラジアル軸受の内輪に対するはめあい^※1

ラジアル軸受の外輪に対するはめあい^※3

※1 軸受内径の許容差はJIS B 1514-1による。 ※2 公差域クラスの表記は、JIS B 0401による。
※3 軸受外径の許容差はJIS B 1514-1による。

用語の意味

内輪回転荷重 ： 軸受の内輪に対して、荷重の作用線が相対的に回転している荷重。
内輪静止荷重 ： 軸受の内輪に対して、荷重の作用線が相対的に回転していない荷重。
外輪静止荷重 ： 軸受の外輪に対して、荷重の作用線が相対的に回転していない荷重。
外輪回転荷重 ： 軸受の外輪に対して、荷重の作用線が相対的に回転している荷重。
方向不定荷重 ： 荷重の方向が確定できない荷重。
