CL09シリーズ
1.ハウジングに端子保持力をサポートするためのバックリテーナを取付可能
2.パネルロックタイプもご用意
3.電気用品安全法に部分準拠
【型式説明】
()・・・極数
＊/#・・・製品仕様
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|

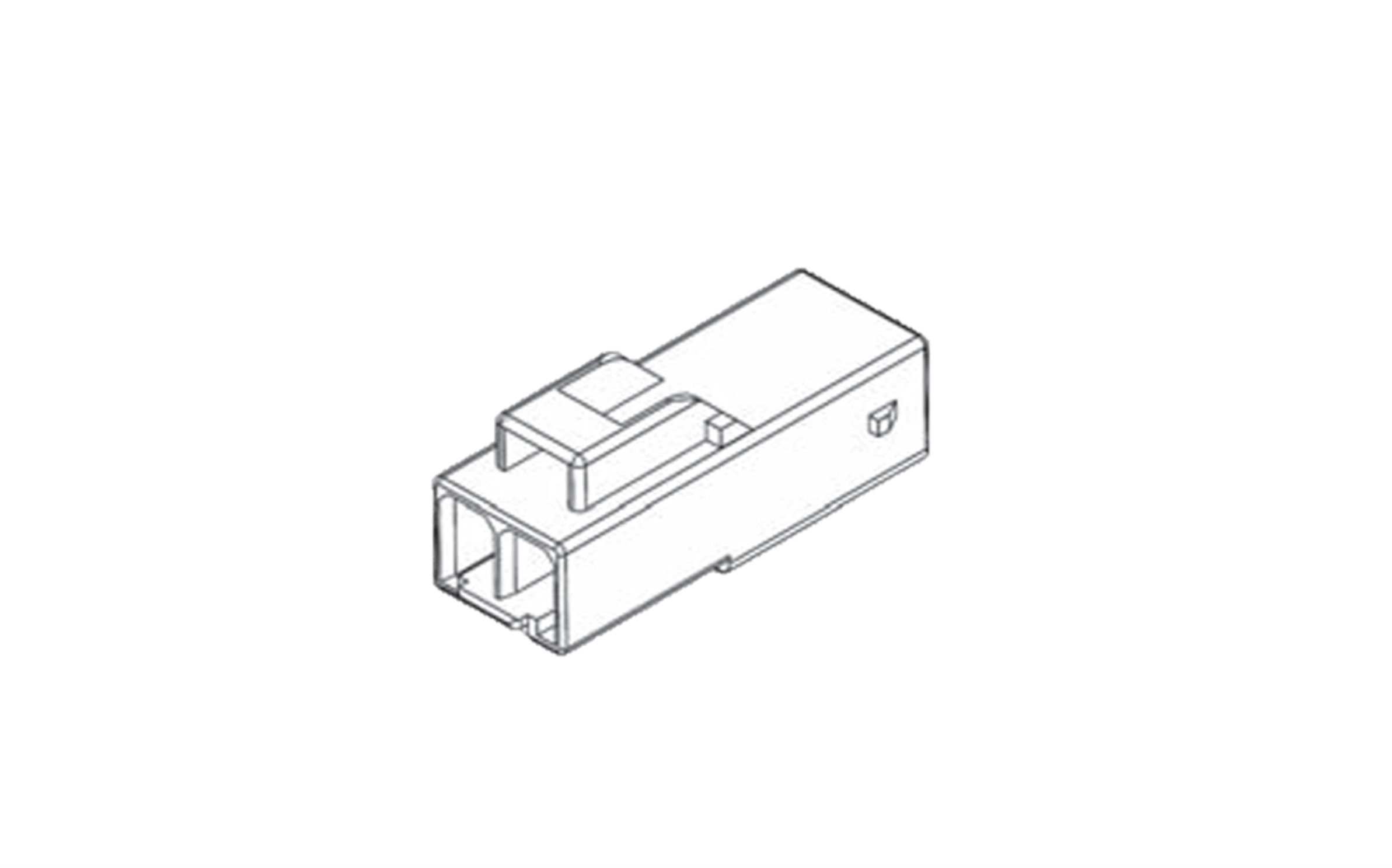

| CL09A0()F |  |
2,3,4,6 | 4.50×5.50 | 2P:12A 3P:12A 4P:10A 6P:9A |
AC1,700V(r.m.s)1分間 | -40 | 105 | DL0125_MCICL09_BI_CL.pdf | ||

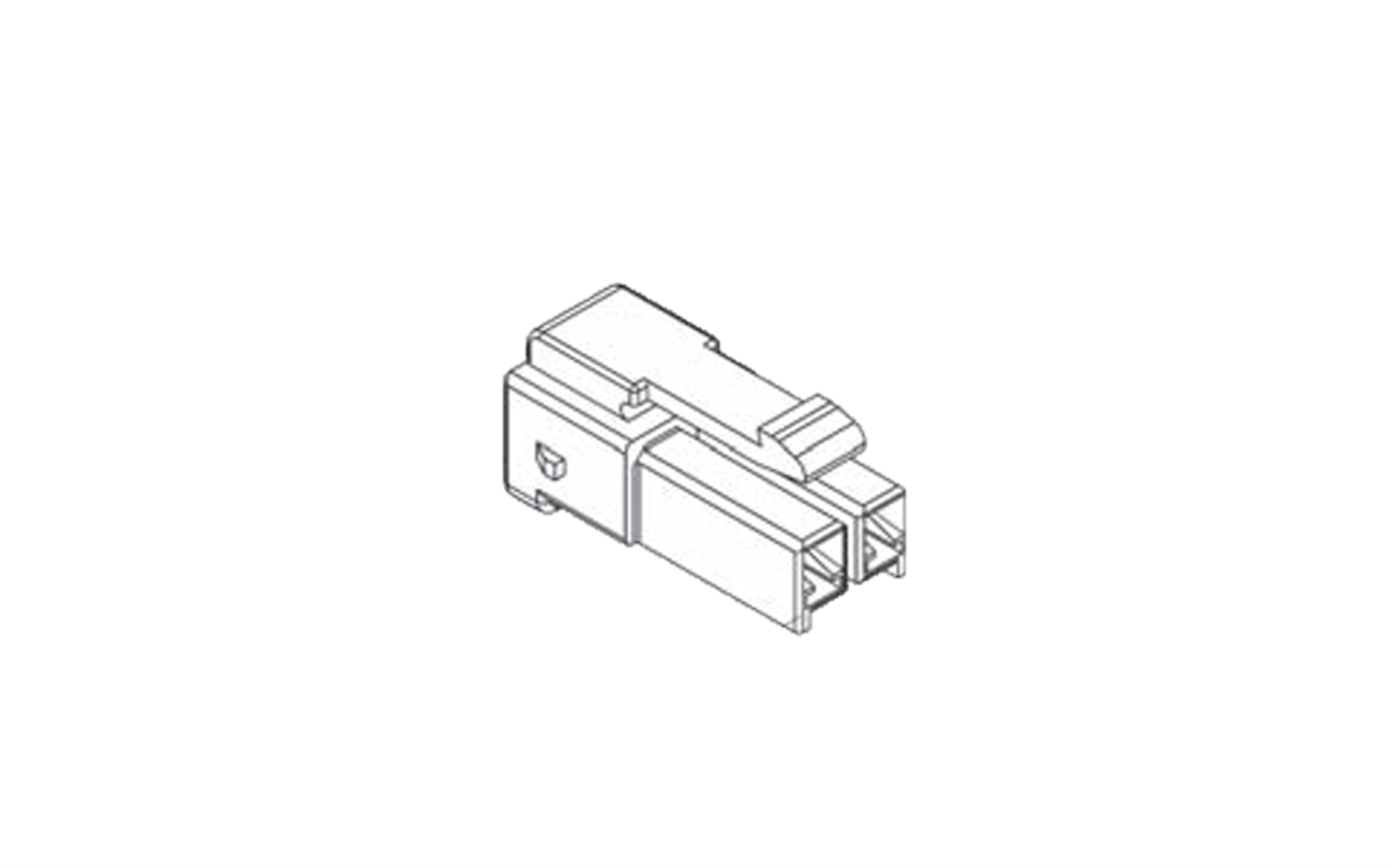

| CL09A0()M |  |
2,3,4,6 | 4.50×5.50 | 2P:12A 3P:12A 4P:10A 6P:9A |
AC1,700V(r.m.s)1分間 | -40 | 105 | DL0125_MCICL09_BI_CL.pdf | ||

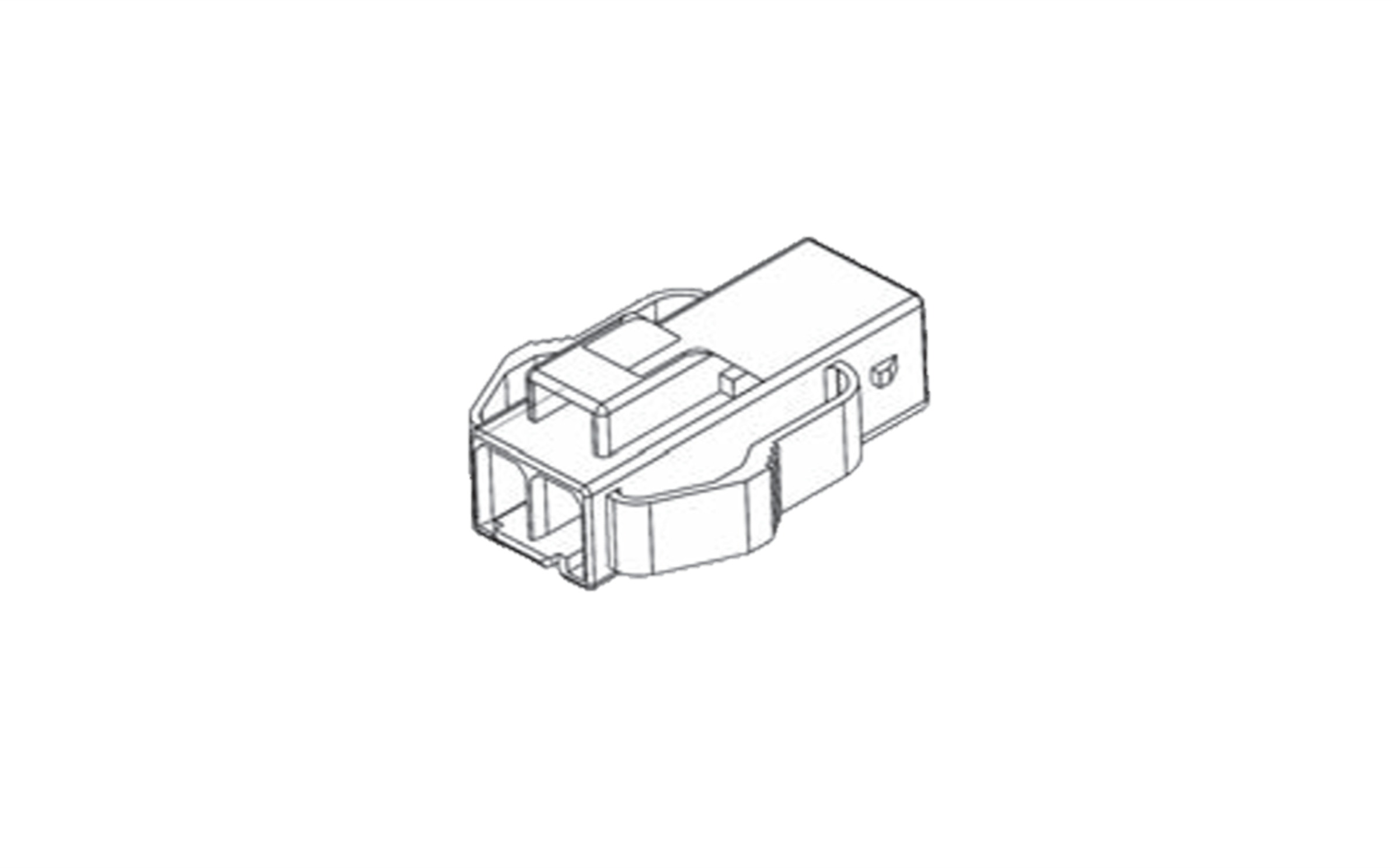

| CL09B0()M |  |
2,3,4,6 | 4.50×5.50 | 2P:12A 3P:12A 4P:10A 6P:9A |
AC1,700V(r.m.s)1分間 | -40 | 105 | DL0125_MCICL09_BI_CL.pdf | ||

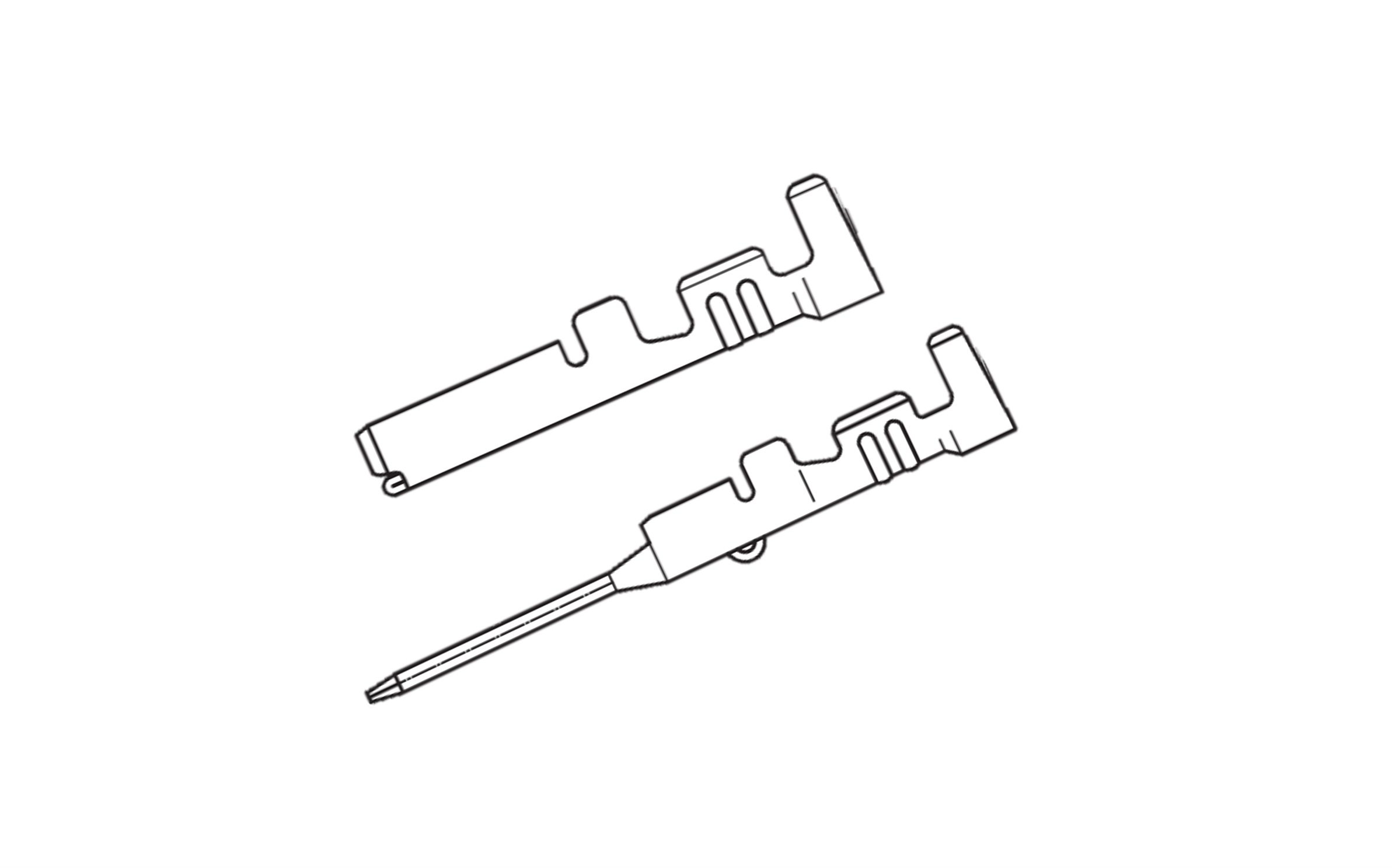

| 21501＊＊-2M |  |
-40 | 105 | ＊=1,2:Φ2.60 ＊=3,4:Φ3.30 ＊=7,8:Φ1.50 |
＊=1,2:AWG#24~20 ＊=3,4:AWG#20~16 ＊=7,8:AWG#28~24 |
DL0125_MCICL09_BI_CL.pdf |
