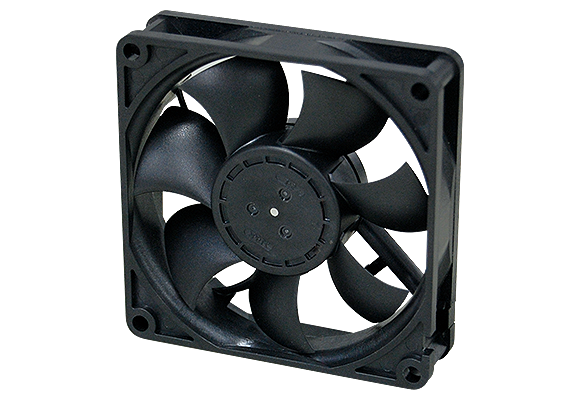

高効率、低騒音で長寿命を実現した汎用ファンです。ボールベアリングタイプ、スリーブタイプをご用意しています。
ダウンロード
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
サイズ |
サイズ |
厚み(L) |
定格電圧 |
最大風量 |
最大風量 |
最大静圧 |
最大静圧 |
関連データ |
CADデータ ダウンロード |
|---|---|---|---|---|---|---|---|---|---|---|
| 02510SS | 25 | 25 | 10 | 5, 12 | 0.075 | 0.075 | 68.0 | 68.0 | 製品カタログPDF | 3D/2D CAD |
| 03010SS | 30 | 30 | 10 | 5, 12 | 0.100 | 0.120 | 38.0 | 59.0 | 製品カタログPDF | 3D/2D CAD |
| 03510SS | 35 | 35 | 10 | 5, 12 | 0.120 | 0.160 | 39.4 | 56.3 | 製品カタログPDF | 3D/2D CAD |
| 03515SS | 35 | 35 | 15 | 5, 12 | 0.160 | 0.160 | 35.0 | 35.0 | 製品カタログPDF | 3D/2D CAD |
| 04010SA | 40 | 40 | 10 | 5, 12, 24 | 0.140 | 0.190 | 27.5 | 50.0 | 製品カタログPDF | 3D/2D CAD |
| 04010SS | 40 | 40 | 10 | 5, 12, 24 | 0.140 | 0.190 | 27.5 | 50.0 | 製品カタログPDF | 3D/2D CAD |
| 04015SS | 40 | 40 | 15 | 12, 24 | 0.160 | 0.210 | 40.0 | 68.0 | 製品カタログPDF | 3D/2D CAD |
| 2004KL | 50 | 50 | 10 | 5, 12 | 0.180 | 0.290 | 16.0 | 35.0 | 製品カタログPDF | |
| 05015SS | 50 | 50 | 15 | 12, 24 | 0.250 | 0.420 | 20.0 | 51.0 | 製品カタログPDF | 3D/2D CAD |
| 2404KL | 60 | 60 | 10 | 12 | 0.390 | 0.540 | 16.7 | 30.1 | 製品カタログPDF | |
| 06015SS | 60 | 60 | 15 | 12, 24 | 0.480 | 0.640 | 22.4 | 38.8 | 製品カタログPDF | 3D/2D CAD |
| 06020SA | 60 | 60 | 20 | 12, 24 | 0.470 | 0.860 | 34.4 | 109.0 | 製品カタログPDF | 3D/2D CAD |
| 06020SS | 60 | 60 | 20 | 12, 24 | 0.470 | 0.580 | 34.4 | 52.1 | 製品カタログPDF | 3D/2D CAD |
| 06025SA | 60 | 60 | 25 | 12, 24 | 0.480 | 1.070 | 35.0 | 158.5 | 製品カタログPDF | 3D/2D CAD |
| 06025SS | 60 | 60 | 25 | 12, 24 | 0.480 | 0.850 | 35.0 | 101.0 | 製品カタログPDF | 3D/2D CAD |
| 2806KL | 70 | 70 | 15 | 12 | 0.700 | 1.080 | 23.6 | 55.2 | 製品カタログPDF | 3D/2D CAD |
| 2810KL | 70 | 70 | 25 | 12 | 0.710 | 1.150 | 28.4 | 71.7 | 製品カタログPDF | |
| 08015SS | 80 | 80 | 15 | 12, 24 | 0.760 | 0.960 | 23.5 | 34.2 | 製品カタログPDF | 3D/2D CAD |
| 08020SA | 80 | 80 | 20 | 12, 24 | 0.880 | 1.200 | 28.5 | 53.0 | 製品カタログPDF | 3D/2D CAD |
| 08020SS | 80 | 80 | 20 | 12, 24 | 0.880 | 1.130 | 28.5 | 52.8 | 製品カタログPDF | 3D/2D CAD |
| 08025SA | 80 | 80 | 25 | 12, 24 | 0.860 | 1.700 | 21.5 | 82.0 | 製品カタログPDF | 3D/2D CAD |
| 08025SS | 80 | 80 | 25 | 12, 24 | 0.860 | 1.550 | 21.5 | 68.0 | 製品カタログPDF | 3D/2D CAD |
| 09225SA | 92 | 92 | 25 | 12, 24 | 1.130 | 1.840 | 29.0 | 73.0 | 製品カタログPDF | 3D/2D CAD |
| 09225SS | 92 | 92 | 25 | 12, 24 | 1.130 | 1.840 | 29.0 | 73.0 | 製品カタログPDF | 3D/2D CAD |
| 11925SA | 119 | 119 | 25 | 12, 24 | 1.900 | 3.630 | 28.5 | 89.0 | 製品カタログPDF | 3D/2D CAD |
| 11938KA | 119 | 119 | 38 | 12, 24, 48 | 3.070 | 3.680 | 68.1 | 110.0 | 製品カタログPDF | 3D/2D CAD |
ミネベアミツミのファンモーターが選ばれる理由
技術情報
事例紹介
産業分野（用途）から探す
よくあるご質問
調子が悪い装置を開けたところ、ミネベアミツミ製のモーターが出てきました。修理や代替品、後継機種の調達について相談したいのですがどうしたらよいですか？
お手数をおかけいたしますが、各種装置/機器メーカー様へ直接ご相談ください。
弊社ではモーターを中心に、各種装置/機器メーカー様の要望に応じて各種カスタマイズを施した製品を多くお納めしております。
これらカスタマイズ製品は、装置/機器メーカー様と弊社との秘密保持契約の元製造された製品であり、その仕様を第三者への公開することや、後継機種をご紹介することは出来かねます。予めご了承頂けますようお願い致します。
お手数をおかけいたしますが、弊社製品が納められておりました各種装置/機器メーカー様へ、直接ご相談いただきますようお願い致します。
小ロットの製品販売について
少量のファンモーターのお見積りとご購入につきましては、こちらに記載の正規販売店様へもご相談ください。
また、下記リンクの「正規販売店一覧」からもご参照いただけます。
正規販売店一覧：https://product.minebeamitsumi.com/salesagent/index.html
ファンモーターの正規代理店について
少量の製品ご購入につきましては、以下の代理店へもご相談いただけます。
代理店ウェブサイトにて取扱製品一覧、在庫状況がご確認いただける他、ご発注フォーム等も掲載されております。
