DCファンセンサー

DCファンセンサー

DCファンセンサーは、ロック信号と回転信号の2種類をご用意致しました。ロック信号は、ファンモーターの状態を出力する信号で、ファンモーターが回転しているか停止しているかを検出するために最適です。回転信号は、ファンモーター1回転につき2周期の矩形波を出力する信号で、回転速度を検出するために最適です。

出力回路：アラーム信号回路

出力回路：オープンコレクター

仕様
Vce max　： +30V
Vce max　： +15V
Ic max 　： 5mA(Vce(sat)max=0.4V)

アラーム信号回路

※アラーム出力： 白、 +：赤、 -：黒

出力回路：オープンドレイン

仕様
VDS max　： +27.6V
ID max 　： 5mA(Vo(Low)max=0.5V)

アラーム信号回路

ロック信号

出力波形：定格電圧時

DCファンセンサーはリードワイヤーが3本になります。

出力： 白、 +：赤、 -：黒
ケース1又はケース2となります。

* 出力が完全にVOLになる時間は電源投入後、0.5秒以下

詳細については別途お問い合わせ下さい 。

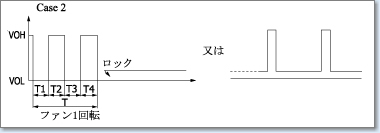

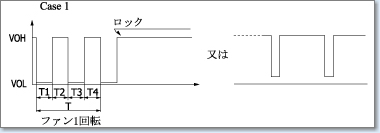

回転信号

出力波形：定格電圧時

※T=T1+T2+T3+T4=ファン1回転、T1≈T2≈T3≈T4 60/4m m：ファン回転数 min^-1 出力信号は、ケース１又はケース２となります。
両方の出力波形を考慮し、回路設計を行って下さい。
