DCファンモーター型式説明

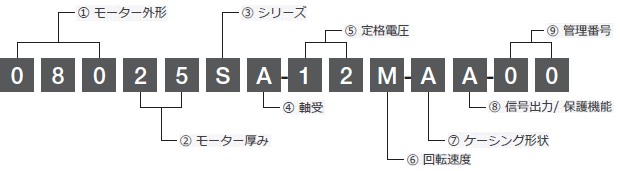

① モーター外形 (mm)
モーター外形、モーター厚みともにミリメートルで表示しています。② モーター厚み (mm)
③ シリーズ
スクロールできます
|
DC |
Blower |
AC |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| シリーズ | D | E | G | J | K | M | P | S | V | G | M | P | S | T |
| 旧呼称 | FB | WB | - | JL | KL | - | PL | SB | VL | BG/BM | MS | PC/PS | HS | TS |
④ 軸受
スクロールできます
|
DC |
AC |
||||||
|---|---|---|---|---|---|---|---|
| 型式 | A | C | E | G | S | H | B |
| 軸受 | Ball Bearing | Sleeve Bearing | Ball Bearing | ||||
⑤ 定格電圧
スクロールできます
|
DC FAN |
AC FAN |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | 09 | 12 | 24 | 48 | A0 | A1 | B0 | B2 | B3 | B4 |
| 定格電圧 | 9V | 12V | 24V | 48V | 100V | 115V | 200V | 220V | 230V | 240V |
⑥ 回転速度
J < K < L < M < N < P < Q < R < S → 速い
⑦ ケーシング形状
スクロールできます
|
DC |
AC |
||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型式 | A | B | C | E | F | G | Y/W | A | E/N |
| ケーシング | Rib | Flange | Special | Flange (Leadwire type) |
Flange (Terminal type) |
||||
ケーシング形状例
⑧ 信号出力/保護機能
スクロールできます
| DC FAN |
AC FAN |
||
|---|---|---|---|
|
型式 |
信号出力 |
型式 |
保護機能 |
| A | - | A | インピーダンス保護 |
| L | ロック信号 | P | サーマル保護 |
| T | 回転信号 | ||
⑨ 管理番号
00またはD0 … 標準
00またはD0以外 … 特殊
補足：型式定義においては管理ナンバーを除いて12桁までの標記が通常ですが、型番の標記方法が13桁となる例外もあります。
◆は管理ナンバーを示す。
| ■通常（12桁品） | −−−□□□□□□□ - □□□ - □□ - ◆◆ |
| ■例外（13桁品） | −−−□□□□□□□ - □□□ - □□□ - ◆ |
| AC Fan: | 15038PB、11938SB |
| DC Fan: | 11925SA、06020VA、06025VE PottingⅡ、08025DC、08025VE PottingⅡ、 09232VA、12038VA、09238RA、04028DA、 04028DA (H-Type Single Phase)、04028DA (H-Type Three Phase)、 04056EA、06038DA、06038DA (Three Phase)、 08038DA (E-Type Three Phase)、 09238DA、05125GS、 07530GS、09533GS、06038PA、06025VA |
