ファンを選定する場合には下記の要領で行います。
| a） | 装置内の発熱量を見積もる。 |  |
||
| b） | 装置内の温度上昇値を決定する。 | |||
| c） | 必要風量を試算する。 | |||
|
Q = 50 ×
Ha |
H △T |
：発熱量（kW） ：温度上昇値（℃） |
||
| d） | 装置内のシステムインピーダンスを推定する。 | |||
|
△P = KQn（Pa）
△P ：低下圧力（m3/min） |
||||
|
K：定数 装置ごとに実測する Q：風量 N：装置内の空気の流れにより決められる値で、定常流のときn = 1、乱流のとき、n = 2とするが一般的にはn = 2とする。 |
||||
| e） | ファンカタログのP-Q特性よりファンを選定する。 | |||
| f） | 装置に実装し、温度上昇を測定する。 | |||
例：発熱量300Wのとき温度上昇値 T = 10℃ とした場合
Q =
50 × 0.3
10
= 1.5（m3/min）

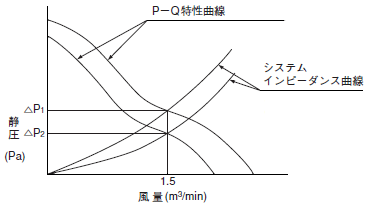

システムインピーダンスを予測し、ファンを選定し、実装運転を行い、温度上昇を測定し、ファンの検討を行う。
