CL06シリーズ
1..ラッチロック式で、衝撃や振動に強い
2.平形端子による安定した接触構造
【型式説明】
()・・・極数
＊/#・・・製品仕様
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|

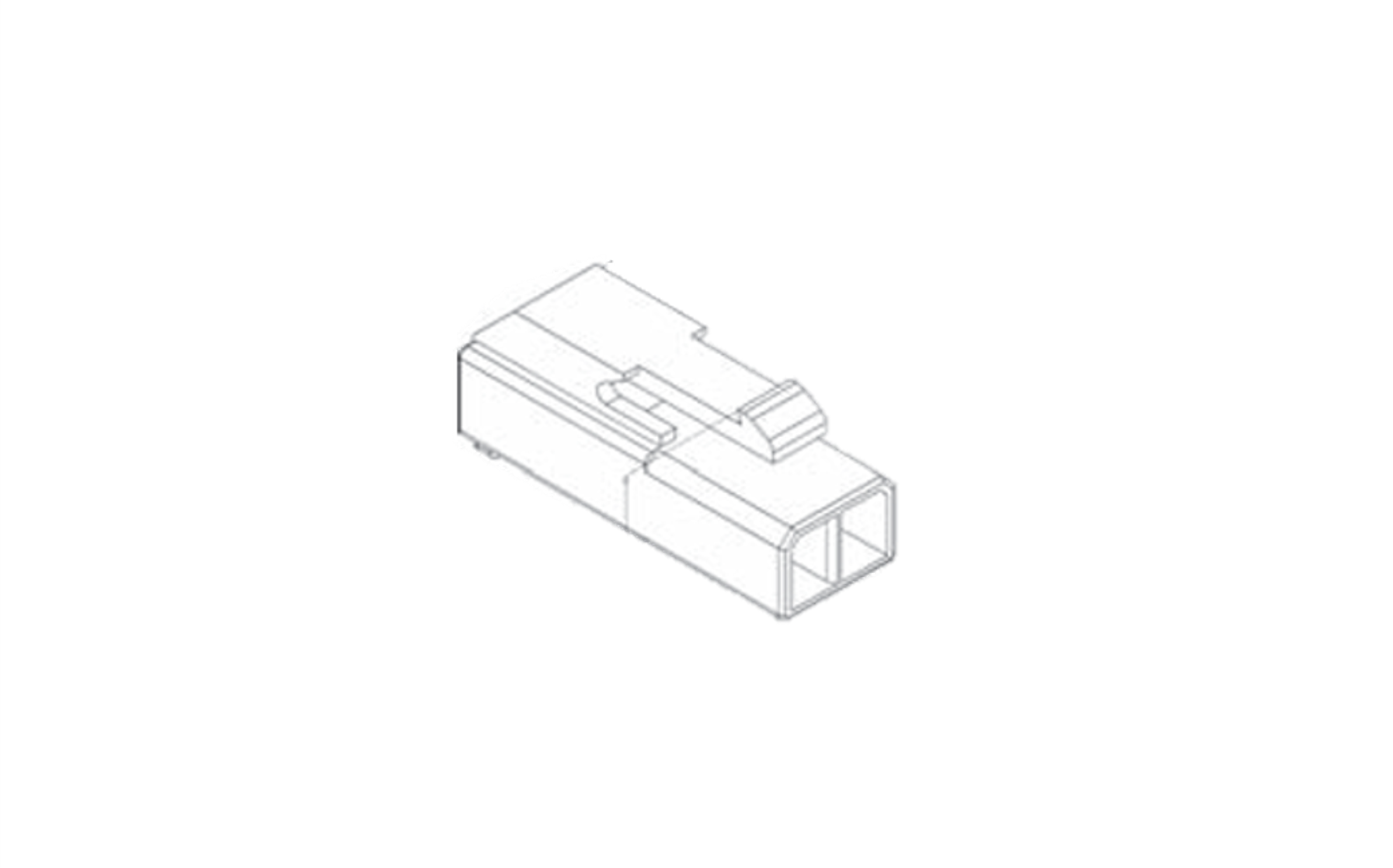

| CL06A()M |  |
2,3,4,6,9,12,15 | 4.50×5.60 | 2P:12A 3P:12A 4P:10A 6P:9A 9P:8A 12P:7A 15P:5A |
AC1,700V(r.m.s)1分間 | -40 | 105 | DL0124_MCICL06_BI_CL.pdf | ||

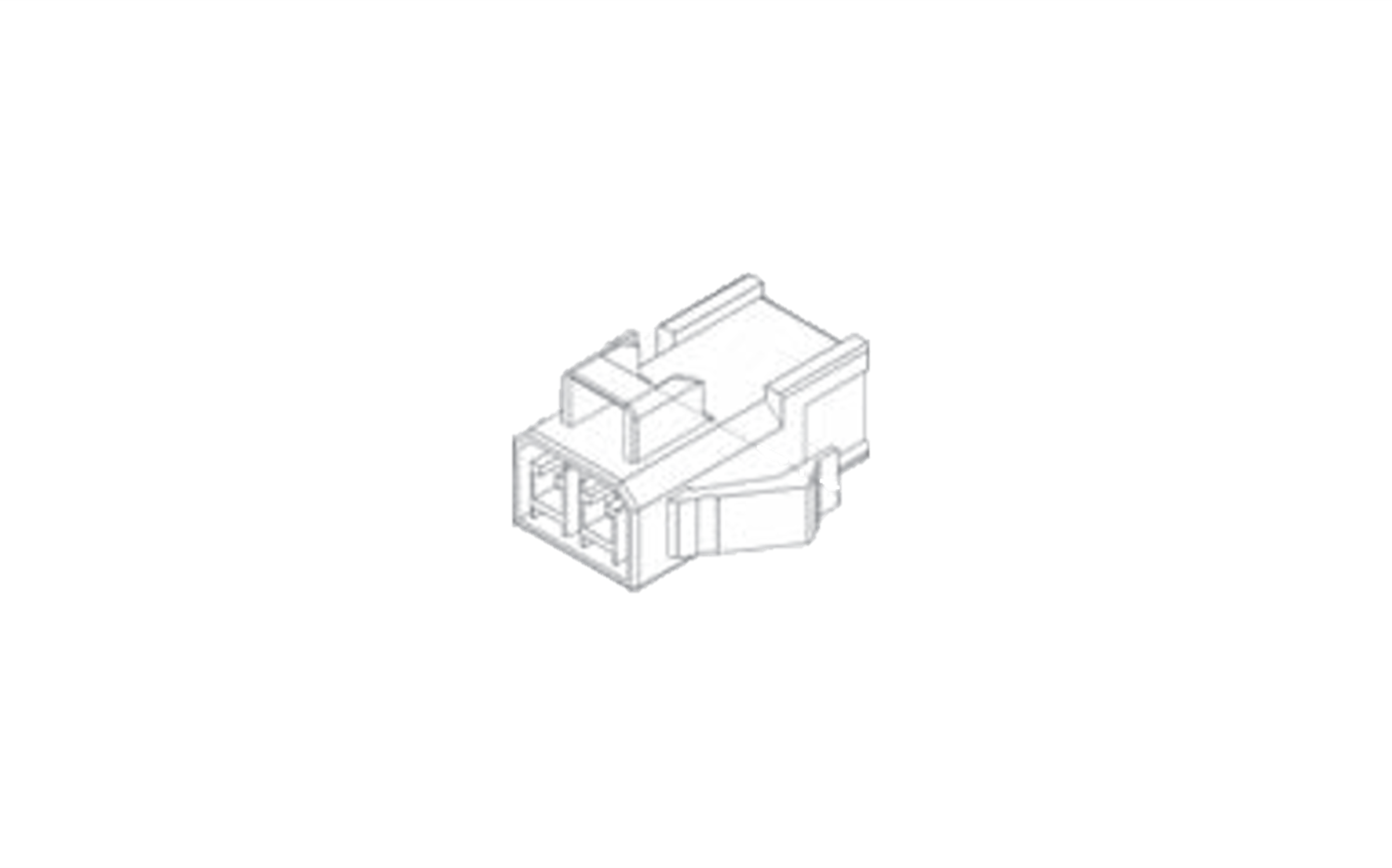

| CL06A()F |  |
2,3,4,6,9,12,15 | 4.50×5.60 | 2P:12A 3P:12A 4P:10A 6P:9A 9P:8A 12P:7A 15P:5A |
AC1,700V(r.m.s)1分間 | -40 | 105 | DL0124_MCICL06_BI_CL.pdf | ||

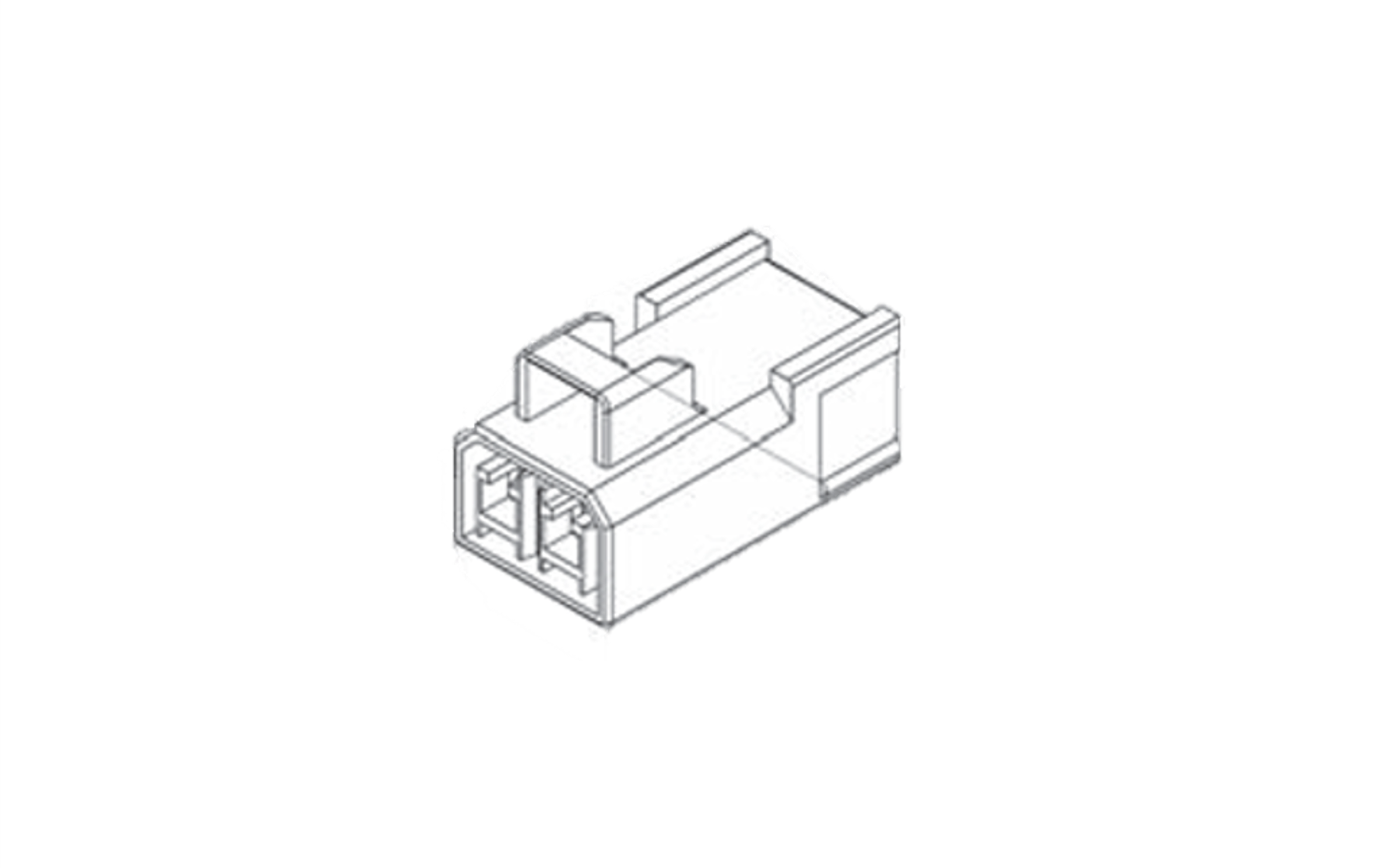

| CL06B()F |  |
2,3,4,6,9,12,15 | 4.50×5.60 | 2P:12A 3P:12A 4P:10A 6P:9A 9P:8A 12P:7A 15P:5A |
AC1,700V(r.m.s)1分間 | -40 | 105 | DL0124_MCICL06_BI_CL.pdf | ||

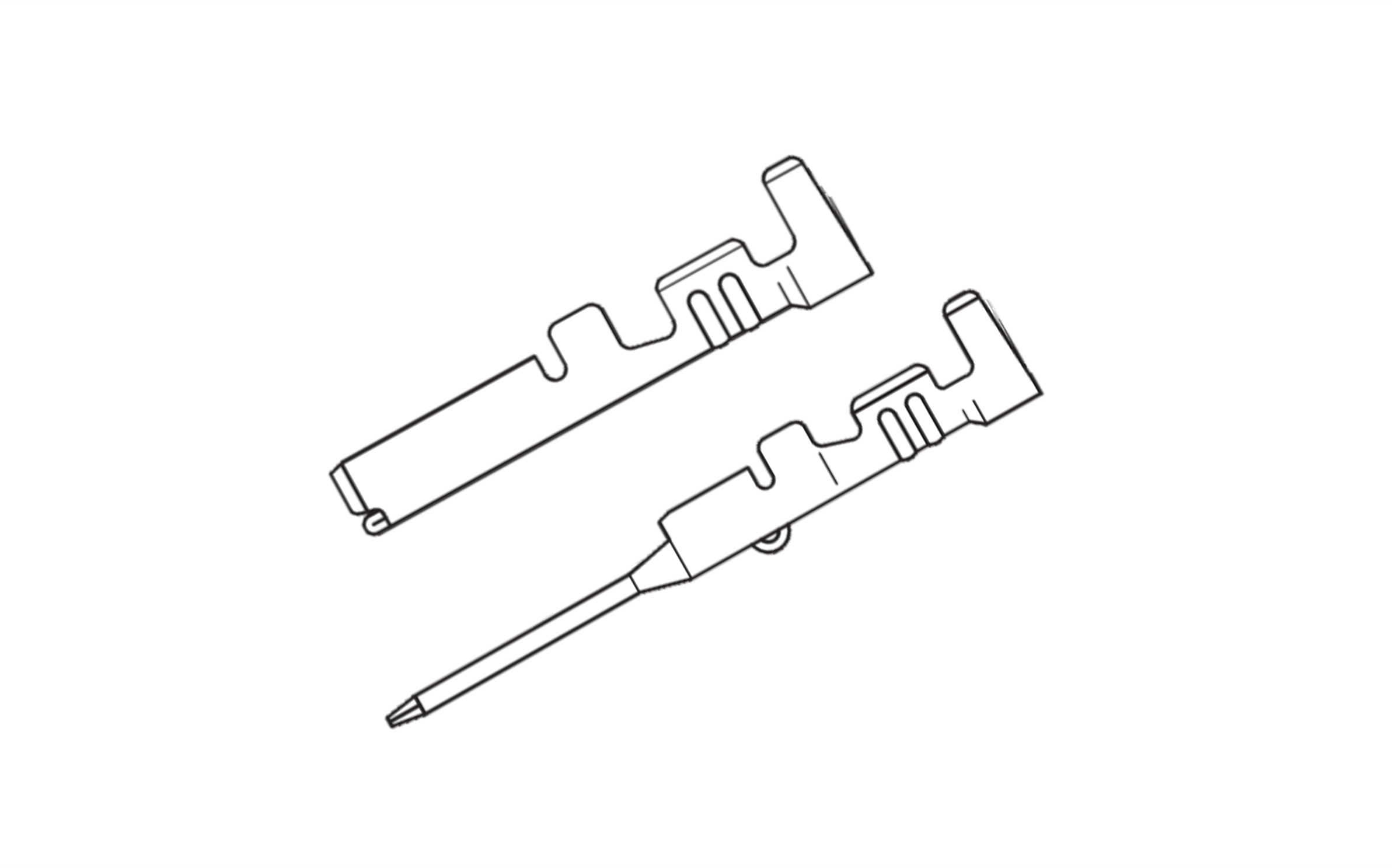

| 21501＊-2M |  |
-40 | 105 | ＊=1,2:Φ2.60 ＊=3,4:Φ3.30 |
＊=1,2:AWG#24~20 ＊=3,4:AWG#20~16 |
DL0124_MCICL06_BI_CL.pdf |
