呼び記号

呼び記号は型式名称と仕様名称によって構成されます。
NMB呼び記号はミネベアミツミ独自の呼び方式です。JIS呼び記号は、JIS B 1513で定められた呼び方式を参考にしています。

NMB 呼び記号

スクロールできます

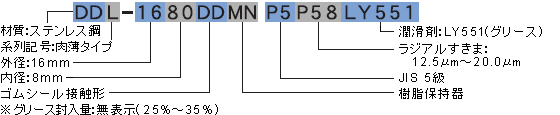

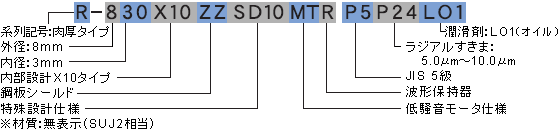

型式名称
基本記号
材料記号	系列記号	寸法記号
詳細 3. 材料	-	-
表示例 DD	R-	1560
無表示 SUJ 2又は相当軸受鋼 DD マルテンサイト系ステンレス鋼 CE 軌道輪：SUJ 2又は相当軸受鋼玉：セラミック	■ラジアル玉軸受(メートル) R-(RF-) 肉厚タイプ(フランジ付) L-(LF-) 肉薄タイプ(フランジ付) A- 極肉薄タイプ RNR- 肉厚止め輪付タイプ LNR- 肉薄止め輪付タイプ ■ラジアル玉軸受(インチ) RI- インチタイプ全般 (R-) ※インチタイプの一部に用いる RIF- フランジ付タイプ ■スラスト玉軸受 T- ■特殊タイプ AS- 特殊形状タイプ	外径寸法‐内径寸法を列記して表示する。例)メートルサイズ 1560 外径 15mm 内径 6mm 例)インチサイズ 418 外径 4/16インチ内径 1/8インチ X 内部設計記号基本記号で内部設計の違いがある場合に、基本記号のあとに表示する。 1560X2 外径 15mm 内径 6mm 内部設計X2タイプ

スクロールできます

型式名称
補助記号
シールド・シール記号	音響・特殊記号	保持器記号
詳細 4. シールド・シール	-	詳細 5. 保持器
表示例 ZZ	MT	R
無表示開放形 Z 鋼板シールド (スナップリング固定) H 鋼板シールド K 鋼板シールド S ゴムシール、非接触形 D ゴムシール、接触形両サイドに取り付ける場合は重ねて表示する。例) ZZ、DD 等	MT 低騒音モーター仕様 SD 特殊設計仕様 W 標準に対して幅広形 Y 標準に対して幅狭形	R 波形保持器(鋼板) H 冠形保持器(鋼板) MN 樹脂保持器 (ポリアミド/強化材入り) ※樹脂保持器には、他の樹脂材料もある。

スクロールできます

仕様名称
等級記号	すきま記号	潤滑剤記号	グリース封入量記号
詳細 7. 公差と等級	詳細 9. 内部すきま	詳細 18. 潤滑剤	詳細 18. 潤滑剤
P0	P25	LY121	L
メートル寸法系列 P0 JIS 0級 P5 JIS 5級インチ寸法系列 A1 ABEC 1 A3 ABEC 3P A5 ABEC 5P	ラジアルすきま P13 2.5μm ～ 7.5μm P24 5.0μm ～ 10.0μm P25 5.0μm ～ 12.5μm P58 12.5μm ～ 20.0μm ※表示方法半径方向の下限・上限寸法をインチ数値に置き換えて表示する。例) ラジアルすきま 5.0μm～12.5μmの場合インチに置き換えると →0.0002in～0.0005in となるこの数値を用いて表示「P25」とする。	潤滑剤種類 LO オイル LG グリース LY グリースまたはオイル LD 潤滑剤なし	無表示標準封入量 25% ～ 35% X 5% ～ 10% L 10% ～ 15% T 15% ～ 20% H 40% ～ 50% J 50% ～ 60% 注1)封入量は内部空間容積に対する割合で表す。注2)一部のミネチュアサイズの軸受では封入量を補正する場合がある。

スクロールできます

スクロールできます

スクロールできます

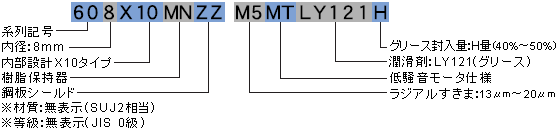

型式名称
基本記号
材料記号	系列記号	内径記号
詳細 3. 材料	-	-
表示例無表示	60	8
無表示 SUJ 2又は相当軸受鋼 CE 軌道輪：SUJ 2又は相当軸受鋼玉：セラミック	60 62 単列深溝玉軸受 63	5 内径 5mm 6 内径 6mm ： 00 内径 10mm 01 内径 12mm X 内部設計記号基本記号で内部設計の違いがある場合に、基本記号のあとに表示する。

スクロールできます

型式名称
補助記号
保持器記号	シールド・シール記号	特殊記号
詳細 5. 保持器	詳細 4. シールド・シール	-
無表示波形保持器 MN 樹脂保持器 (ポリアミド/強化材入り) ※樹脂保持器には、他の樹脂材料もある。	無表示開放形 Z 鋼板シールド S ゴムシール、非接触形 D ゴムシール、接触形両サイドに取り付ける場合は重ねて表示する。例) ZZ、DD 等	SD 特殊設計仕様 NR 止め輪付タイプ

スクロールできます

仕様名称
すきま記号	音響記号	等級記号	潤滑剤記号	グリース封入量記号
詳細 9. 内部すきま	-	詳細 7. 公差と等級	詳細 18. 潤滑剤	詳細 18. 潤滑剤
M3	MT	P5	LY121	L
ラジアルすきま M2 3μm～8μm M3 5μm～10μm M4 8μm～13μm M5 13μm～20μm	MT 低騒音モーター仕様 SM 一般仕様	潤滑剤種類無表示 JIS 0級 P5 JIS 5級	潤滑剤種類 LO オイル LG グリース LY グリースまたはオイル LD 潤滑剤なし	無表示標準封入量 25% ～ 35% X 5% ～ 10% L 10% ～ 15% T 15% ～ 20% H 40% ～ 50% J 50% ～ 60% 注1)封入量は内部空間容積に対する割合で表す。

スクロールできます
