CL07Cシリーズは、限られたスペースへの組込みに適した単極仕様の防まつ形コネクタです。JIS C 0920 Protection Grade 4（IPX4相当）に適合し、水滴や飛まつがかかる狭小スペースでの配線接続に貢献します。
【特長】
■単極仕様のコンパクト設計で、設置スペースが限られた機器内配線と最大12Aの大電流伝送に対応
■簡単には解除されない堅牢かつコンパクトなハウジングロック機構により、安定した接続状態を維持
■JIS C 0920 Protection Grade 4（IPX4相当）に適合し、あらゆる方向からの水の飛まつから接続部を保護
■端子・ワイヤーシール・防水栓は当社CL07シリーズ間で共通化が可能
※定格電流（12A）は、当社指定の適合電線および指定条件に基づく参考値です。実際の許容電流は、ご使用になる電線サイズ、周囲温度、通電条件等により異なりますので、事前の確認・評価をお願いいたします。
※本製品はJIS C 0920 IPX4（防まつ形）適合品です。継続的な水没や高圧水流が加わる環境でのご使用は避けてください。
※指定の適合電線および専用圧着工具を使用し、正しく組み立て・嵌合された状態で規定の防まつ性能を発揮します。
概要

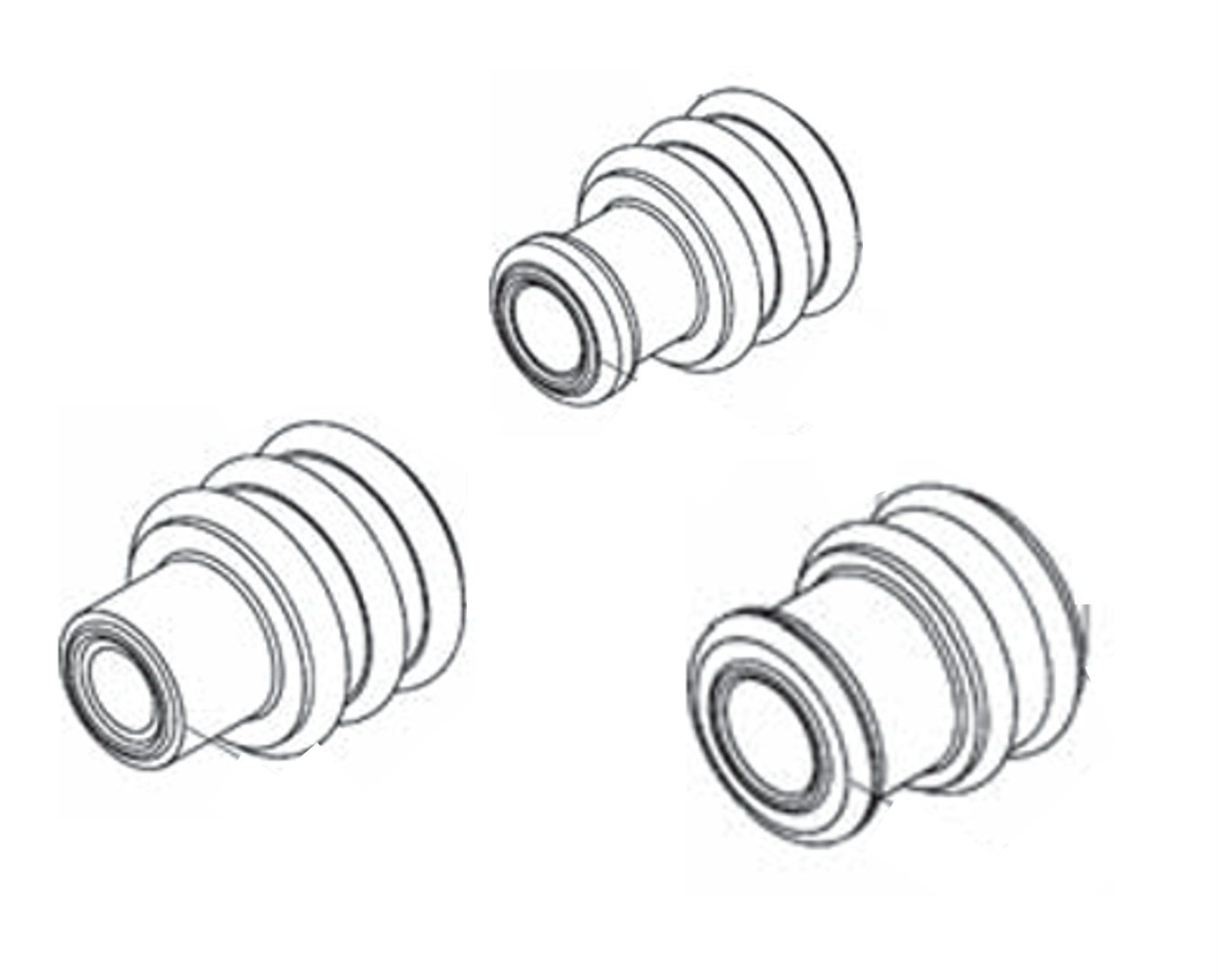

・本製品は、CL07Cシリーズのワイヤーシールです。
・シリコンゴム製で、適用被覆外径（Φ1.70〜3.10）に応じてサイズ展開があり、それぞれシール色（黒、青、赤茶）で識別します。
・通常のワイヤーシールとは別にUL仕様のワイヤーシールもご用意しております。
-
-
型式 CL07C ワイヤーシール 実装/結線方法 ワイヤーシール 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]105 適用外被径
[Φ]Φ1.70～2.10
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
使用温度範囲
下限
[℃]使用温度範囲
上限
[℃]適用外被径
[Φ]カタログ

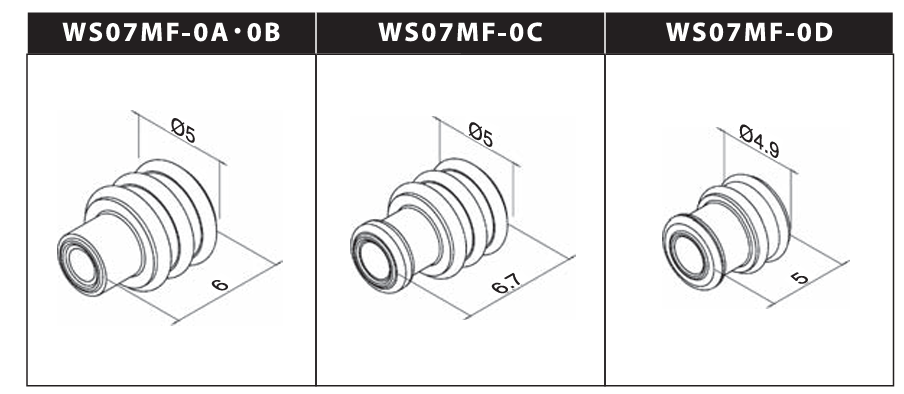

WS07MF-0A -40 105 Φ1.70～2.10 DL0014_MCICL07C_BI_CL.pdf WS07MF-0B -40 105 Φ2.10～2.70 DL0014_MCICL07C_BI_CL.pdf WS07MF-0C -40 105 Φ2.10～2.70 DL0014_MCICL07C_BI_CL.pdf WS07MF-0D -40 105 Φ2.70～3.10 DL0014_MCICL07C_BI_CL.pdf -
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
